Série 5600 da CP

Série 5600
Série 5600 da CP

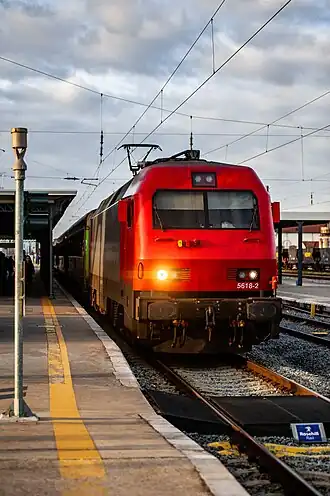

Locomotiva 5618 rebocando uma composição Intercidades no Entroncamento, em 2025.
Descrição
Propulsão Elétrica
Fabricante Siemens - ÖBB - Krauss-Maffei - ABB - Henschel
Locomotivas fabricadas 30
Características
Bitola 1668 mm
Performance
Velocidade máxima 220 km/h
Operação
Local de operação Portugal Portugal
Ano da entrada em serviço 1993
Cabine da Série 5600
Cabine da Locomotiva 5603 em Porto Campanhã.

A Série 5600 (9 0 94 0 765601-8 a 9 0 94 0 765630-7), mais conhecida como Eurosprinter ou Siemens, é um tipo de locomotiva elétrica ao serviço das operadoras Comboios de Portugal e Medway. Esta série é composta por 30 locomotivas de bitola ibérica, com 5600 kW de potência,[1][2] sendo capazes de atingir uma velocidade máxima de 220 km/h.[3] Entraram ao serviço em 1993.[4]

História

Locomotiva 5603 com uma publicidade da EMEF no painel lateral, a rebocar um serviço Intercidades junto a Lisboa, em 2010.

Planeamento, encomenda e fabrico

Nas décadas de 1980 e 1990, a operadora Caminhos de Ferro Portugueses encetou um processo de modernização, centrado principalmente nas infra-estruturas e no material circulante.[2] Assim, foram encomendadas várias locomotivas elétricas,[2] derivadas da Série 252 da Red Nacional de los Ferrocarriles Españoles, que entraram ao serviço em 1991.[4] estas unidades, por seu turno, provêm das locomotivas E-120 e das automotoras InterCityExpress, ambas em circulação na Alemanha.[4] Assim, ambas as locomotivas ibéricas podem ser consideradas como antecessoras da família de material motor Eurosprinter, da qual fazem parte as locomotivas alemãs E-127 e E-121 e a E-402 italiana, pois também foram baseadas nas locomotivas E-120.[4]

Foram adaptadas de origem a uso universal, ou seja, tanto para comboios de passageiros a elevadas velocidades como para pesadas composições de mercadorias, foram construídas por um consórcio luso-alemão da qual fazem parte as empresas Siemens-Österreichische Bundesbahnen, que trata dos equipamentos elétricos, a Krauss-Maffei Wegmann GmbH & Co KG-Asea Brown Boveri-Henschel para as partes mecânicas, e o agrupamento português Sociedades Reunidas de Fabricações Metálicas.[4] O contrato original previa a construção de trinta unidades,[2] que seriam entregues ao ritmo de uma por mês, e caso fosse necessário, a encomenda poderia ser aumentada até 48 locomotivas.[4]

Apresentação oficial e entrada ao serviço

Foram oficialmente apresentadas ao público em 1993, na Estação do Entroncamento, e em Junho desse ano, a locomotiva número 5601 encontrava-se adscrita ao depósito desta estação, tendo sido utilizada para realizar experiências, e para treinar os maquinistas.[4] Nesse ano, já se encontravam ao serviço, sendo os primeiros serviços destas locomotivas a tração de composições de passageiros entre Lisboa e Porto, e de mercadorias, transportando balastro e cimento.[5] Algumas foram, posteriormente, destacadas para serviços internacionais de passageiros e mercadorias, quando terminaram as obras de eletrificação na Linha da Beira Alta.[4] Em 1994, ainda se encontravam a ser fabricadas várias unidades, nas instalações da companhia Sociedades Reunidas de Fabricações Metálicas,[6] prevendo-se então a entrada desta série no serviço de transporte de carvão até à Central termoeléctrica do Pego, no concelho de Abrantes, em substituição das locomotivas da Série 1900.[7] Em 1995, já se encontravam a assegurar este serviço, utilizando frequentemente o sistema de tração dupla, ou seja, duas locomotivas na mesma composição, a rebocar os vagões; para este fim, as locomotivas foram equipadas com engates de garra, de um tipo semelhante ao utilizado nos Estados Unidos da América.[8]

Em 1993, a locomotiva 5601, traccionando três carruagens Corail, bateu o recorde de velocidade ferroviária em Portugal, ao atingir 220 km/h entre as Estações de Espinho e Avanca, na Linha do Norte.[9]

Em 2006, eram consideradas como as locomotivas mais potentes da operadora Comboios de Portugal.[10]

Descrição

Locomotiva 5610 na Gare do Oriente, em 2010.

Dados técnicos

Esta série era composta originalmente por trinta unidades,[1] embora, em 2012, uma já não se encontrasse operacional.[3] Estão preparadas para assegurar serviços de passageiros ou mercadorias,[10] circulando sobre bitola ibérica,[4] com rodados em disposição Bo′Bo′.[1] As rodas, quando novas, apresentam 1250 mm de diâmetro, e a distância entre tampões de choque é de 20,450 m.[4] O tipo de tracção é a eletricidade, com tensão de 25 kV 50 Hz.[1] O peso em serviço é de 87 T,[4] e o transmissão é elétrica assíncrona.[3]

Cada locomotiva conta com quatro motores assíncronos trifásicos da Siemens - Österreichische Bundesbahnen, cada um com 1890 CV (≅1400 kW) de potência contínua, totalizando 7560 CV (≅5600 kW), enquanto que o factor de potência, em corrente alterna, situa-se aproximadamente em 1.[4] Cada locomotiva pode atingir até 220 km/h,[3] enquanto que a velocidade correspondente ao regime contínuo é de 70 km/h.[4] O esforço de tracção, no arranque, é de 30 000 kgf (≅300 kN), enquanto que na velocidade máxima é de 9000 kgf (≅90 kN), e de 29 000 kgf (≅290 kN) no regime contínuo.[4]

Em termos de sistemas de travagem, o tipo de freio utilizado na locomotiva é de ar combinado com elétrico, de recuperação ou reostático, enquanto que, na composição, utiliza-se ar comprimido.[4]

Diferenças entre as versões espanhola e portuguesa

Comparação entre as cabinas das Séries 252, à esquerda, e 5600, à direita. Note-se as diferenças nos tampões de choque e nas reentrâncias na caixa para os estribos.

As principais diferenças entre as locomotivas desta série e as suas congéneres espanholas são o uso de monotensão e de apenas uma bitola nas locomotivas portuguesas, o que não seria possível em Espanha devido ao elevado número de bitolas e de tensões utilizadas.[4]

Outras diferenças que podem ser encontradas entre ambas as séries são os tampões de choque, que, na locomotiva portuguesa, são redondos, enquanto que a 252 utilizam pára-choques rectangulares, e a forma da reentrância na caixa onde se situam os estribos para acesso à cabine de condução; no caso da 5600, é rectangular, enquanto que na 252 estes são mais pequenos e arredondados.[4] O peso em ordem de marcha das 5600 também é inferior ao da sua congénere espanhola, e foram reforçados, para as 5600, os apoios entre os bogies e as caixas; o tecto, os pantógrafos e as cabines também são ligeiramente diferentes, mas os bogies são praticamente idênticos, tal como a potência, e os motores, do tipo trifásico assíncrono.[4]

Esquemas de cores e denominações

Para estas locomotivas, foi criado um novo esquema de cores, vermelho e cinzento, que a operadora Caminhos de Ferro Portugueses pretendeu utilizar no seu material motor a partir dessa data, substituindo os tradicionais tons em laranja e branco; também foi renovada a antiga tradição ferroviária de baptizar o material motor, sendo que as unidades 5601, e 5603 receberam, respectivamente, em 1993, os nomes de Entroncamento, e Santarém.

Ficha técnica

Locomotiva 5607, a rebocar um comboio Intercidades na Estação de Vila Nova de Gaia, em 2009.
  • Características de exploração
    • Números de série: 5601-5630 (9 0 94 0 765601-8 a 9 0 94 0 765630-7)[3]
    • Ano de entrada ao serviço: 1993[3][5]
    • Número de unidades construídas: 30[1]
    • Número de unidades operacionais: 29[3]
  • Dados gerais
    • Bitola de Via: 1668 mm[4]
    • Disposição dos rodados: Bo′Bo′[1]
    • Diâmetro das rodas (novas): 1250 mm[4]
    • Distância entre os tampões de choque: 20450 mm[4]
    • Tipo de tração: Elétrica[1]
    • Tensão: 25 kV 50 Hz[1]
    • Peso em serviço: 87 Toneladas[4]
    • Tipo de engates: Manuais Tipo"Standard" (buffers and chain)
  • Transmissão
    • Tipo: Elétrica assíncrona[3]
  • Motores de tração
  • Partes mecânicas
  • Sistemas de travagem
    • Tipo de freio (locomotiva): Ar combinado com elétrico (recuperação ou reostático)[4]
    • Tipo de freio (composição): Ar comprimido[4]
  • Características de funcionamento
    • Velocidade máxima: 220 km/h[3]
    • Velocidade correspondente ao regime contínuo: 70 km/h[4]
    • Esforço de tração:
      • No arranque: 30 000 kg ≅ 300 kN[4]
      • À velocidade máxima: 9000 kg ≅ 90 kN[4]
      • Em regime contínuo: 29 000 kg ≅ 290 kN[4]

Lista de material

legenda; contagem
: qt. estado
110✔︎
18 ao serviço
510♦︎
4 cedidas
710⏩︎
4 vendidas, em Portugal
840⚒︎
3 em reparação
880✖︎
1 demolida
30(total)
№ : a observações[11]
5601
110✔︎
 1993
5602
110✔︎
 1993
5603
110✔︎
 1993
5604
110✔︎
 1993
5605
110✔︎
 1993
5606
110✔︎
 1993
5607
110✔︎
 1993
5608
110✔︎
 1993
5609
110✔︎
 1994
5610
110✔︎
 1994
5611
110✔︎
 1994
5612
110✔︎
 1994
5613
840⚒︎
 2013 Construída em 1994. Abatida ao serviço após o desastre de Alfarelos; parqueada no Entroncamento.[11] Retorno previsto para 2025.[12]
5614
110✔︎
 1994
5615
110✔︎
 1994
5616
110✔︎
 1994
5617
110✔︎
 1994
5618
110✔︎
 1994
5619
840⚒︎
 2025 Construída em 1994. Encostada após acidente em Alpedrinha.[13][14]
5620
110✔︎
 1995
5621
510♦︎
 Construída em 1995. Alugada à Medway.[11] Batizada de Inês.
5622
510♦︎
 Construída em 1995. Alugada à Medway.[11] Batizada de Rebecca.
5623
710⏩︎
 Construída em 1995. Vendida à Medway.[11] Batizada de Paz.
5624
880✖︎
 2003 Construída em 1995. Demolida após o acidente de Abela.[11]
5625
710⏩︎
 Construída em 1995. Vendida à Medway.[11] Batizada de Luísa.
5626
710⏩︎
 Construída em 1995. Vendida à Medway.[11] Batizada de Vânia.
5627
710⏩︎
 Construída em 1995. Vendida à Medway.[11] Batizada de Áurea.
5628
840⚒︎
 Construída em 1995. Alugada à Medway até 2025.[11] Batizada de Tânia.
5629
510♦︎
 Construída em 1995. Alugada à Medway.[11] Batizada de Nádia.
5630
510♦︎
 Construída em 1996. Alugada à Medway.[11] Batizada de Helena.

Ver também

Referências

  1. ↑ a b c d e f g h i «CLP freight locomotives and shunters» (em inglês). Railfaneurope. 29 de Maio de 2009. Consultado em 25 de Novembro de 2010
  2. ↑ a b c d e LEVY, Mauricio (Julho–Agosto de 1994). «Los portugueses se centrarán en la mejora de las cercanías». Via Libre (em espanhol). Ano 31 (367). Madrid: Fundación de los Ferrocarriles Españoles. p. 27-28. ISSN 1134-1416
  3. ↑ a b c d e f g h i «Série: 5601-5630». Comboios de Portugal. Consultado em 4 de Dezembro de 2014
  4. ↑ a b c d e f g h i j k l m n o p q r s t u v w x y z aa ab ac ad ae af ag ah «252 y 5600: Automotoras de Alta Velocidad». Maquetren (em espanhol). Amp 2 (18). Madrid: Resistor, S. A. 1993. p. 20, 40
  5. ↑ a b BRAZÃO, Carlos (1993). «Noticias». Maquetren (em espanhol). Ano 2 (19). Madrid: Resistor, S. A. p. 63
  6. ↑ BRAZÃO, Carlos (1994). «SOREFAME». Maquetren (em espanhol). 3 (25). Madrid: A. G. B., s. l. p. 49-50
  7. ↑ BRAZÃO, Carlos (1994). «Noticias». Maquetren (em espanhol). Ano 3 (21). Madrid: Resistor, S. A. p. 63
  8. ↑ GALÃO, Luís Filipe Correia (1995). «Noticias». Maquetren (em espanhol). Ano 4 (39). Madrid: Revistas Profesionales, S. L. p. 60. ISSN 1132-2036 Verifique |issn= (ajuda)
  9. ↑ BRAZÃO, Carlos (1993). «Noticias». Maquetren (em espanhol). Ano 2 (17). Madrid: Resistor, S. A. p. 60
  10. ↑ a b REIS et al', 2006:193
  11. ↑ a b c d e f g h i j k l «CP - Comboios de Portugal - 5600». Portugal Ferroviário. 2020. 2020. Consultado em 22 de setembro de 2020
  12. ↑ «Portaria n.º 691/2024/2 - DR». Diário da República. 11 de setembro de 2024. Consultado em 20 de Junho de 2025
  13. ↑ «Abalroamento de comboio a camião na Linha da Beira Baixa no Fundão causa incêndio»
  14. ↑ Portugal, Rádio e Televisão de (11 de setembro de 2024). «Comboio intercidades abalroa camião em passagem de nível de Alpedrinha, Fundão». Comboio intercidades abalroa camião em passagem de nível de Alpedrinha, Fundão. Consultado em 20 de junho de 2025
