TUE Série 100 (Trensurb)
| Nippon Sharyo / Hitachi Heavy Industries / Kawasaki Series 100 | |
|---|---|
| Trensurb | |
 Vista do exterior | |

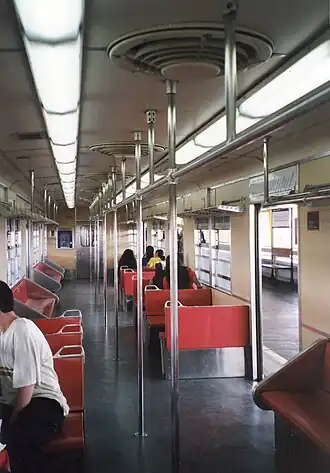

 Vista do interior | |
| Fabricante | Nippon Sharyo / Hitachi / Kawasaki |
| Fábrica | Hitachi/Kawasaki |
| Entrada em serviço | 1985 - presente |
| Período de renovação | 2001 - 2008, modernização de tração e frenagem |
| Total construídos | 25 (100 carros) |
| Total em serviço | 25 (100 carros) |
| Formação | 4 carros (MB+RB+RA+MA) / 8 carros |
| Capacidade | 1.228 passageiros |
| Operador | Metrô de Porto Alegre |
| Linhas | 1 - Azul |
| Especificações | |
| Corpo | Aço inox |
| Comprimento total | 88 metros |
| Comprimento do veículo | 22 metros |
| Largura | 2.99 m |
| Altura | 4.11 m |
| Portas | 8 por carro / 32 por TUE |
| Velocidade máxima | 90 km/h (operacional, limitado pelo ATC/ATO) 120km/h (em testes) |
| Peso | 203.1 Toneladas |
| Aceleração | 0,8 m/s² |
| Desaceleração | Serviço: 0,77 m/s² Emergência: 1,1 m/s² |
| Tipo de tração | Elétrica, sistema de tração Hitachi HS-360-AR de CC 15 920 kgf de esforço trator |
| Potência | 2 520 kW |
| Tipo de transmissão | Eixo de cames |
| Tipo de climatização | Ventilação forçada (salão de passageiros) Ar condicionado (Cabine) |
| Alimentação | 3.000 VCC |
| Captação de energia | Pantógrafo |
| Truque ferroviário | Chapas soldadas em estrutura H, suporte de mola helicoidal , método de almofada oscilante |
| Freios | Frenagem eletromagnética |
| Acoplamento | Engate padrão BSI |
| Bitola | 1.600 mm |
O TUE Nippon Sharyo / Hitachi Rail / Kawasaki Heavy Industries Series 100 é um Trem unidade elétrico pertencente à frota do Metrô de Porto Alegre (Trensurb). Ele foi fornecido em em 1984 pela empresa Mitsui & Co. e foi produzido em consórcio formado pelas empresas japonesas Nippon Sharyo, LTD., Hitachi e Kawasaki Heavy Industries.
História
Projeto e fabricação
Em abril de 1980, a recém criada Trensurb (ainda subsidiária da RFFSA) lançou a concorrência internacional nº 4/80, objetivando a aquisição de 25 trens unidade elétrico de 4 carros totalizando 100 carros, num valor de mais de US$ 67 milhões financiado pelo Banco Internacional para Reconstrução e Desenvolvimento (BIRD). Seis empresas apresentaram propostas: Cobrasma, Mafersa, Santa Matilde, Sorefame, Nissho Iwai/Sumitomo e Mitsui/Nippon Sharyo. Após as propostas serem tornadas públicas, o resultado foi[1]:
- Mafersa - US$ 2,963 milhões por trem unidade
- Nissho Iwai/Sumitomo - Não informado
- Mitsui/Nippon Sharyo - US$ 3,116 milhões por trem unidade
Após deliberações entre Trensurb e o Banco Internacional para Reconstrução e Desenvolvimento, a Mitsui foi declarada vencedora (apesar do seu custo por trem unidade ser maior que o da Mafersa). A vitória da empresa japonesa desencadeou protestos da Mafersa, metalúrgicos paulistas e gaúchos e de políticos paulistas, que acusaram a Mitsui da prática de dumping. [2] A Trensurb alegou que a proposta da Mafersa, apesar de alcançar menor preço, previa apenas 1 ano de garantia para cada trem unidade enquanto que a Mitsui previa 2 anos.[3]. Além disso, o BIRD cancelou algumas das taxas tornando a vitória da Mitsui ainda mais vantajosa.[4][5] Dessa forma, foi confirmada a vitória da Mitsui em 1982. Os trens foram fabricados entre 1982 e 1984. [6]Durante uma viagem de testes dos trens, realizada em outubro de 1984, dois menores trabalhando como ambulantes conseguiram embarcar clandestinamente no trem que conduzia o ministro dos transportes Cloraldino Soares Severo e sua comitiva. Apesar dos funcionários da Trensurb tentarem expulsar os "penetras", o ministro permitiu que eles viajassem e conhecessem o novo trem, incluindo a cabine de comando. Ao final da viagem, os menores perguntaram se o ministro era o "dono do trem". [7]Ao final do contrato, a encomenda de 25 trens de 4 carros da Mitsui custou US$ 67 milhões.[8]
A viagem inaugural dos trens ocorreu em 2 de março de 1985, durante a inauguração da Linha 1 do Metrô de Porto Alegre. A primeira viagem comercial iniciou em 4 de março de 1985 entre Porto Alegre até a cidade de Sapucaia do Sul através de um trem com duas unidades acopladas (8 carros).
Características
A composição básica é formada por 4 carros, sendo os dois centrais reboques (RA e RB) e em cada ponta, dois motores (MA e MB). Eles podem operar em unidade simples (4 carros) ou até 3 unidades acopladas (12 carros).
Para o funcionamento do sistema e dos trens, existem quatro subestações elétricas (uma em Porto Alegre, uma em Sapucaia do Sul e outras duas em Canoas) cada uma com potência de 10 mV, fornecendo os 3 kV necessários para operação dos trens, e 6 kV para operação dos diversos equipamentos ao longo da linha ferroviária.
