Mira óptica de combate avançada (ACOG)

A Mira óptica de combate avançada (ACOG, sigla do inglês para Advanced Combat Optical Gunsight) é uma série de miras telescópicas prismáticas fabricadas pela Trijicon [en]. A ACOG foi originalmente projetada para ser usada no fuzil M16 e na carabina M4, mas a Trijicon também desenvolveu acessórios ACOG para outras armas de fogo. Os modelos fornecem níveis de magnificação de potência fixa de 1,25× a 6×.^[1] Os retículos da ACOG são iluminados à noite por um fósforo de trítio interno. Algumas versões têm uma iluminação diurna adicional do retículo através de um tubo de luz de fibra óptica externo passivo ou são iluminadas por LED usando uma pilha seca. O primeiro modelo da ACOG, conhecido como TA01, foi lançado em 1987.^[2]

O primeiro modelo da ACOG, conhecido como TA01, foi lançado em 1987.^[3][4] Um exemplar foi testado na Stoner 93 no início dos anos 1990 pelas Forças Armadas Reais da Tailândia.^[5] Em 1995, o Comando de Operações Especiais dos Estados Unidos selecionou a TA01 4×32 como a mira oficial para a carabina M4 e comprou 12.000 unidades da Trijicon.^[6] Entre 2004 e 2005, a TA31RCO-A4 & M4 (AN/PVQ-31A & 31B) foi selecionada como a mira de combate de fuzil oficial do Corpo de Fuzileiros Navais dos Estados Unidos, levando a Trijicon a produzir 100.000 unidades para os Fuzileiros Navais dos EUA nos 18 meses seguintes.^[6]

A ACOG está disponível em várias configurações do fabricante com diferentes retículos, iluminação e outras características. A maioria das ACOGs não usa baterias para a iluminação do retículo,^[7] sendo projetadas para usar iluminação de fósforo interno fornecida pela decadência radioativa do trítio. A iluminação de trítio [en] tem uma vida útil de 10 a 15 anos.^[8] Algumas versões da ACOG têm uma iluminação diurna adicional do retículo através de um tubo de luz de fibra óptica externo passivo. Normalmente, isso permite que o brilho do retículo corresponda ao campo de visão, pois coleta a luz ambiente ao redor da mira, embora isso possa levar a uma incompatibilidade na iluminação — como a luz do sol atingindo o tubo de luz diretamente, ou estando em uma sombra — fazendo com que o retículo seja muito mais brilhante ou mais escuro que o alvo.^[9] Os retículos têm outras características, como um compensador de queda de projétil e outras formas de retículo diferentes, como chevrons.

Alguns modelos de ACOG incorporam miras de ferro rudimentares do tipo "anéis fantasma" como um backup para alvos que estão a menos de 50 m. A maioria dos modelos de ACOG, quando montados em uma alça de transporte, tem um espaço aberto através da montagem para permitir o uso das miras de ferro do fuzil sem remover a mira telescópica. Outros incluem miras refletoras Docter ou Trijicon^[10] montadas na parte superior, como a TA11SDO (SU-258/PVQ) e a TA648MGO (SU-260P).^[11] A linha ACOG ECOS apresenta ambos os sistemas de mira secundários na mesma mira.

Outras características incluem trilhos Picatinny como na TA648MGO,^[12] tampas rebatíveis e a capacidade de ser à prova d'água até 11 m.^[13]

Embora a ACOG seja projetada para o trilho Picatinny do fuzil M16A4 e da carabina M4, ela pode ser montada nas alças de transporte de modelos anteriores usando um adaptador especial.^[14]

Vários modelos de ACOG são projetados para serem usados com o "Conceito de Mira Bindon", uma técnica de mira desenvolvida pelo fundador e designer óptico da Trijicon, Glyn Bindon. A técnica consiste essencialmente em usar a parte iluminada do retículo e sua ocular traseira de foco como uma mira colimadora.^[15] Como em qualquer outra mira colimadora, o usuário não olha realmente através da mira, mas mantém a imagem colimada (no infinito) da parte iluminada do retículo em foco com o olho dominante, enquanto o outro olho vê todo o campo de visão para adquirir o alvo. Nessa técnica de ambos os olhos abertos, o cérebro sobrepõe o retículo de mira ao alvo. Uma parte adicional da técnica é mudar o foco após a aquisição para o olho dominante/imagem telescópica para um tiro mais preciso. Isso supera o problema de centralizar ou adquirir alvos que se movem rapidamente, comum a todas as miras telescópicas. Apenas certos modelos da ACOG são projetados com retículos de fibra óptica iluminados pela luz do dia ou LED alimentado por bateria suficientemente brilhantes para facilitar esta técnica.

A Trijicon foi alvo de críticas por inscrever referências a versículos da Bíblia (por exemplo, JN8:12, referindo-se a João 8:12, "Eu sou a Luz do Mundo") ao lado dos números dos modelos em suas miras ACOG. A partir do final de 2009, a Trijicon começou a enviar miras para as forças armadas dos EUA sem os versículos bíblicos.^[16]

• : Forças de Defesa da Finlândia:
  • A TA11 é usada pelos pelotões Jaeger do Exército Finlandês para funções de atirador designado [en] em fuzis RK 95 TP e RK 62 modernizados
  • A TA11 também é usada pelas unidades de Jaegers Costeiros [en] da Marinha Finlandesa como óptica padrão em fuzis RK 95 TP
• Geórgia^[17]
•  Indonésia: Usada pelo Exército Indonésio como óptica de Infantaria padrão em fuzis Pindad SS2 [en].^[18] também usada por diferentes unidades e ramos.
•  Israel^[19]
•  Nova Zelândia: Usada em fuzis MARS-L.^[20]
•  Espanha: Usada na Heckler & Koch MG4.^[21]
•  Reino Unido: Exército Britânico e os Fuzileiros Navais Reais.^[22]
•  Estados Unidos: Forças armadas dos Estados Unidos (ver abaixo), várias agências de aplicação da lei.

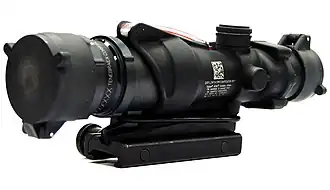

  • O Exército dos Estados Unidos, a Força Aérea e o Corpo de Fuzileiros Navais utilizam a Trijicon TA31RCO ACOG, um modelo de magnificação 4× com uma lente objetiva de 32 mm (4×32), com retículos de compensação balística especialmente projetados que são iluminados por fibra óptica e trítio, para a carabina M4 e o fuzil M16A4.^[23] Esta mira é designada como M150 Rifle Combat Optic no serviço do Exército e AN/PVQ-31 Rifle Combat Optic no Corpo de Fuzileiros Navais.^[24][25] Após uma avaliação em outubro de 2005, o USMC distribuiu 115.000 ACOGs para que cada fuzil e carabina no inventário do Corpo de Fuzileiros Navais fosse equipado com uma.^[26]
  • A TA01NSN, uma ACOG 4×32 com apenas iluminação noturna de trítio e miras de ferro de backup, está incluída no kit de Modificação Peculiar de Operações Especiais (SOPMOD) para a carabina M4A1 usada pelo pessoal das Operações Especiais [en] para configurar suas armas de acordo com as preferências individuais e os requisitos da missão. Outros modelos da Trijicon também viram serviço após serem comprados a nível de unidade e individual.^[27]
  • O Corpo de Fuzileiros Navais utiliza a Trijicon 3.5x35 SU-258/PVQ Squad Day Optic no fuzil de assalto M27.^[28]

•

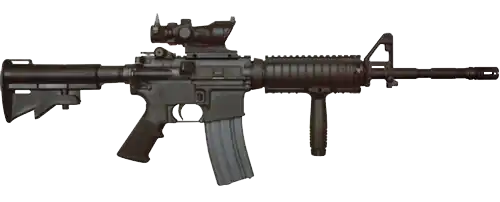

  Uma carabina M4 com uma ACOG TA01NSN
•
  Fuzil M16A4 com especificação do Corpo de Fuzileiros Navais dos Estados Unidos equipado com ACOG, punho vertical e AN/PVQ-31
•
  Soldados letões usando um fuzil Heckler & Koch G36 com uma Trijicon ACOG acoplada
•
  Retículo da Óptica de Metralhadora TA648 6×48
•
  Um fuzil de atirador L129A1 [en] com uma ACOG TA648-308 6×48 instalada
•

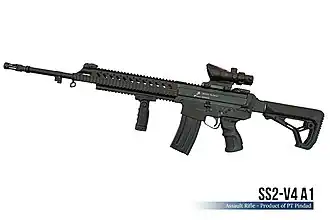

  Uma SS2 [en] equipada com ACOG
