Mark 36 SRBOC

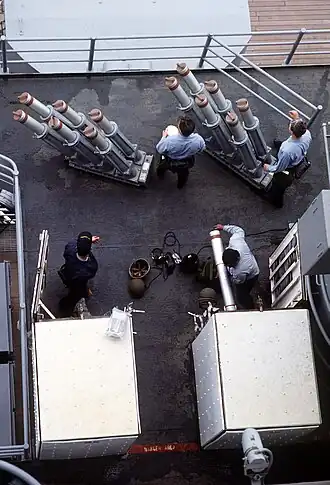

Dois lançadores Mark 36 Mod 7 SRBOC a bordo do couraçado USS Wisconsin durante a Operação Tempestade no Deserto

O Mark 36 Super Rapid Bloom Offboard Countermeasures Chaff and Decoy Launching System da BAE Systems (abreviado como SRBOC ou "Super-arboc") é um sistema americano de lançamento de chamariz de curto alcance (DLS) que lança chamarizes de radar ou infravermelho de navios de guerra para frustrar mísseis antinavio que se aproximam. Os chamarizes apresentam sinais falsos e interferem nos sistemas de orientação e controlo de tiro dos mísseis atacantes.[1]

Descrição

O Mark 36 SRBOC usa o lançador Mark 137, que tem seis tubos fixos de morteiro de 130mm dispostos em duas fileiras paralelas. Uma fileira é ajustada a 45 graus e a outra a 60 graus, proporcionando uma dispersão dos chamarizes lançados. Os circuitos de disparo usam indução eletromagnética para detonar as cargas propulsoras nos cartuchos de chamariz.[1] Eles são lançados a uma velocidade de 75 m/s.[2]

Cada lançador comporta de 12 a 36 projéteis, dependendo da variante. O número e a disposição dos lançadores Mk. 36 instalados dependem do tamanho do navio, variando de dois lançadores num pequeno navio de combate a até oito num porta-aviões.[2]

Para complementar os chamarizes balísticos convencionais, o chamariz FLYRT (FLYing Radar Target) foi desenvolvido na década de 1990. Ele tinha propulsão de foguete e voava a uma velocidade semelhante à de um navio, na tentativa de se apresentar como um alvo de superfície. No entanto, o FLYRT não entrou em produção. Em vez disso, uma versão modificada do Mark 36 SRBOC, redesignado como sistema de lançamento de chamariz Mark 53, foi criada para usar o mais novo chamariz de radar ativo Nulka. O Nulka paira no ar e emite energia de radiofrequência para atrair os buscadores de mísseis anti-navio.[3][4]

O Mark 36 é interligado ao conjunto de guerra eletrónica AN/SLQ-32. O SLQ-32 (com exceção da variante (V)4) pode disparar automaticamente chamarizes dos SRBOCs Mark 36 quando deteta um ataque de míssil anti-navio.[5]

O Mark 36 SRBOC é semelhante ao sistema de chamariz Sea Gnat .[1]

Componentes

O sistema de lançamento de chamariz consiste em: [1][2]

  • Lançador Mark 137
  • Controlo mestre do lançador Mark 158 Mod 1/2 - localizado no Centro de Informações de Combate . Este é o principal meio de operação do sistema.
  • Controlo do lançador de ponte Mark 164 Mod 1/2 - dá à ponte a capacidade de também controlar o sistema.
  • Fonte de alimentação Mark 160 Mod 1 (uma para cada lançador) abaixo do convés - as fontes de alimentação operam a partir da rede monofásica de bordo de 440 V, 60 Hz e fornecem aos lançadores uma tensão constante de 28 V. Em caso de falta de tensão na rede de bordo, elas são capazes de fornecer 24 V de baterias de emergência por 5 a 8 horas.
  • Armários de pronto serviço com munição Mark 5 Mod 2 ou Mark 6 Mod 0 - localizados perto de cada lançador, eles permitem o recarregamento rápido dos sistemas de lançamento de chamarizes.
O SRBOC fazia parte dos sistemas de combate da fragata classe Oliver Hazard Perry

Munição

O Mark 36 pode ser equipado e disparar os seguintes chamarizes: [1][3]

  • Mark 182 Mod 1/2 chamariz de chaff de sedução
  • Mark 214 Mod 0 Sea Gnat chamariz de chaff de sedução
  • Mark 216 Mod 0 Sea Gnat chamariz de distração chaff
  • Chamariz infravermelho Mark 186 TORCH
  • Mark 245 chamariz infravermelho gigante
  • Chamariz ativo offboard C-GEM
O Mark 36 SRBOC dispara um chamariz de chaff do USS Stout

Variantes

Modelo[2] Total de Munições em Lançadores (número de Lançadores)[2] Número de Munições Prontas a Usar (número de Armários)[2]
1 e 5 12 (2 lançadores) 40 (2 armários)
2, 6 e 9 24 (4 lançadores) 80 (4 armários)
8 48 (8 lançadores) 160 (8 armários)
10 36 (6 lançadores) 120 (6 armários)
11 24 (4 lançadores) 140 (4 armários)
12 36 (6 lançadores) 210 (6 armários)
Chamariz de chaff Mark 36 SRBOC a explodir

Operadores

Em 2010, mais de 1.000 sistemas Mark 36 SRBOC estavam em uso pelas frotas de pelo menos 19 países, incluindo: [6][7]
