Mini AirPower Wireless Charger Teardown

Escrito Por: Lars Jacobs
  • Comentários: 0
Mini AirPower Wireless Charger Teardown

Dificuldade

Eenvoudig

Passos

6

Tempo necessário

2 - 6 minuten

Introdução

De oorspronkelijke Apple AirPower is vertraagd. Maar chinese websites (zoals AliExpress) verkopen replica's van de AirPower. Wij waren benieuwd wat erin zit.

  1. iyRXZZAr3QhN6SVK
    iyRXZZAr3QhN6SVK
    R3hBgh1AoYWmsPBw
    rJwn2UBFe1qrxuKf

    • De oplader wordt geleverd een kartonnen doos. In de doos bevind zich de lader en handleiding.

  2. cXoCBWbMZ2tfKfxn
    cXoCBWbMZ2tfKfxn
    slGQXGnqh2sGPFSd

    • Verwijder voorzichtig de zes rubberen voetjes van de behuizing met een pincet.

  3. fVSHmT3fAwKxuABU
    fVSHmT3fAwKxuABU
    sFKp6lM5VeOOkNph
    PiHcFn4WP6RxQgNX

    • Verwijder de zes 5mm kruiskop schroeven.

  4. M1BBmyGQWUgiJgUs
    M1BBmyGQWUgiJgUs
    1Sdm6UYbAFOUopfY
    1gFRaFxQxYEtoND6

    • Draai de lader om zodat de bovenkant omhoog ligt, en steek een iSesamo tussen de behuizing.

  5. cdkWPqkinFqipYFv

    • Scheid de bovenkant en de onderkant.

  6. fLSE2pviWVLLhaD3
    fLSE2pviWVLLhaD3
    iIFPejSjuKVcFXlp

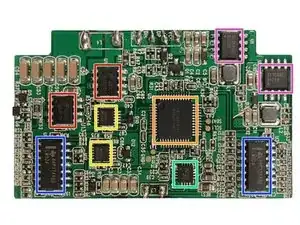

    • 4800 GA8F15 - Dual N-Channel MOSFET Datasheet

    • FD2105M FA2020 - Half Bridge Driver Datasheet

    • 84P174A63 LM324 - Quadruple Operational Amplifiers Datasheet

    • 1818AD-XNPOT - Onbekende chip geen gegevens op internet gevonden.

    • XL1583E1 81288 - Buck DC to DC Converter Datasheet

    • 1006 1820 N002 - Onbekende chip geen gegevens op internet gevonden.
