Zerlegung und Zusammenbau des Bohnenbehälters einer Melitta Caffeo CI zum Grundreinigen

Escrito Por: steffdimn
  • Comentários: 0
Zerlegung und Zusammenbau des Bohnenbehälters einer Melitta Caffeo CI zum Grundreinigen

Dificuldade

Mittel

Passos

10

Tempo necessário

Keine Schätzung

Introdução

In dieser Anleitung wird gezeigt wie man den Bohnenbehälter einer Melitta Caffeo CI E970-101 entfernen und für eine Grundreinigung zerlegen kann.

Wie der Behälter nach der Reinigung wieder zusammen gesetzt wird ist ebenfalls Teil der Anleitung.

Für weitere Kaffeevollautomaten mit ähnlichen Zweikammer-Bohnenbehältern könnte sie ebenfalls hilfreich sein, erhebt aber nicht diesen Anspruch.

Hinweis: Wie der Deckel der Caffeo CI mit dem Bohnenbehälter vom Gerät zu entfernen ist, wird hier nicht gezeigt. Schaut dazu in die ebenfalls hier zu findende Anleitung von "kapott und weiteren" oder in die zahlreichen Videos im Internet.

  1. SfPrm3EOPo3bXvqh
    SfPrm3EOPo3bXvqh
    tAgUXLANlqgo3nRK
    rfCWK2DffvvTIJGY

    • Deckel umdrehen, so dass die Innenseite mit der Schaumstoffmatte sichtbar wird.

    • Die Einrastnase zur Freigabe des Bohnenbehälters befindet sich ungefähr im markierten Bereich.

    • Vorsichtig die Schaumstoffmatte vom Pulverschacht her lösen ...

  2. CCCwxFCDSPKCmgA1
    CCCwxFCDSPKCmgA1
    ETtnvP1NrnTxaWvq

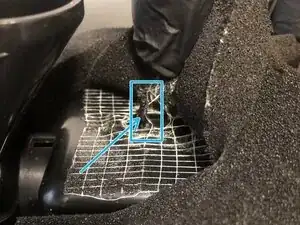

    • ... bis die Nase sichtbar wird.

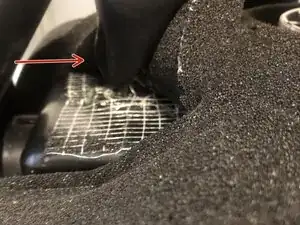

    • Die Nase vorsichtig mit dem Daumen vom Pulverschacht weg drücken (roter Pfeil).

    • Gleichzeitig den Bohnenbehälter mit der anderen Hand in die gleiche Richtung bewegen.

    • Hinweis: Das Ganze wird sich etwas mühsam gestalten, da die Haltenasen und der Auslass des Bohnenbehälters vermutlich am Schaumstoff festkleben. Aber mit etwas Geduld wird es schon klappen. Die Matte kann auch vorher an diesen Punkten gelöst werden. Später muss man dann eben mehr Klebestellen "reparieren".

    • Wenn die Haltenasen dann endlich frei sind, kann der Bohnenbehälter schließlich abgenommen werden.

  3. yNuvcoysGbdBDXMb
    yNuvcoysGbdBDXMb
    F4pUGCYuCDGooWKW
    N6KtaUiIOF4bGx6O

    • Mit dem Torx-Schraubendreher die Schraube der Abdeckung lösen und beides entnehmen.

    • Beide halbrunden schwarzen Schieber entnehmen.

  4. oliUPBaAVIO1UEox
    oliUPBaAVIO1UEox
    L4WsxqGAWpLBnynP
    aduUkRrFkfejqkGx

    • Die Betätigungsachse hat eine umlaufende Nut. Die Zwischenwand an entsprechender Stelle die zugehörige Feder. Beides verhindert, dass die Achse aus ihrer Position verschoben werden kann.

    • Nun hat aber die Achse auch eine Längsnut für das Zahnrädchen. Dreht man die Achse so, dass die Längsnut auf der Feder zu liegen kommt, wird die Sperrlänge kleiner und man kann mit etwas kontrollierter Gewalt die Achse über die Feder schieben.

    • Das erreicht man, indem man den Wahlhebel nach links dreht.

  5. WRY1ORDrhSrcZqFV
    WRY1ORDrhSrcZqFV
    m5nR2YAexASJDFH4
    RkYG2KOcHAGsWnjn

    • Vorsichtig die transparente Trennwand am Zahnrad zur Seite drücken, so dass diese sich etwas verbiegt. (Im Bild ist das nach Oben) und gleichzeitig am gedrehten Hebel (wie im Schritt zuvor beschrieben) nach außen ziehen (im Bild ist das nach Links). Die Nut wird so besser frei gegeben und kann über die Feder rutschen.

    • Das kann sich etwas fummelig gestalten. Hat aber bei mir auf Anhieb geklappt. Es war eher so, dass ich beim Nachstellen für diese Anleitung mehr Probleme hatte. Raus habe ich die Achse jedoch immer bekommen ohne die Trennwand zu zerbrechen.

    • Übrigens wird im Bild nur wegen der Pfeile nicht am Zahnrad gedrückt. Aber die gebogene Trennwand ist gut zu erkennen. Und dass sich die Achse aus der Feder hebt.

    • Danach auf der Unterseite die Nasen mit Hilfe des kleinen Schraubendrehers aus der Verankerung lösen/hebeln/drücken und gleichzeitig an der Trennwand ziehen.

    • Zum Schluss sind alle Einzelteile getrennt. (Der im Bild nicht gezeigte Bohnenbehälter-Deckel gehört natürlich auch dazu)

    • Bei diesem Schritt könnt ihr die Einzelteile reinigen wie es euch gefällt.

  7. 14HCRsbBgWHtSQyV
    14HCRsbBgWHtSQyV
    ht1EdpjWgu5YdQjB
    PDsPnFNcBQrAQduh

    • Das Zahnrad passt nur in einer Richtung auf die Achse. Es hat ein kleines Näschen, dass in die Längsnut der Achse muss. Schaut man auf die dem Hebel abgewandte Seite, passt das Zahnrad richtig auf die Achse, wenn die Verbreiterung (Viertelkreis innerhalb des Zahnrades) entgegen dem Uhrzeigersinn vom Näschen aus verläuft.

    • Im zweiten Bild liegt das Näschen oben, also auf 12 Uhr. Der Hebel steht übrigens auf 6 Uhr. Dann muss die Verbreiterung den Bereich von 9 bis 12 Uhr abdecken.

    • Diese Stellung/Ausrichtung müsst ihr euch merken!

    • Auf dem Zahnrad kann man im dritten Bild in dieser Stellung auf den Zähnen bei 3 und 9 Uhr kleine Einkerbungen erkennen. Diese werden später noch wichtig.

  8. rktErKE2cIN5Ulcg
    rktErKE2cIN5Ulcg
    lC2iVJPDwoRnYg4O

    • Nachdem die Trennwand in richtiger Ausrichtung eingesetzt und deren Nasen unten eingerastet sind, kann das Zahnrad in der vorher bestimmten Orientierung zur Achse in den dafür vorgesehenen Schlitz der Trennwand gehalten werden.

    • Danach die Achse einführen und notfalls durch Hin- und Herdrehen in das Zahnrad einfädeln.

    • Zum Schluss mit einem kräftigen aber vorsichtigen Druck die Achse bis zum Anschlag einschieben. Dabei macht es "Klick". Jetzt ist die Achse wieder fixiert.

  9. ehUTpMv234YH5UDW
    ehUTpMv234YH5UDW
    xhSDrAJsoEIGqqyn
    EeaaUGJxtBO1Fm2J

    • Beide halbrunden Schieber einsetzen.

    • Auch die Schieber haben oben an der "Fahne" eine kleine Einkerbung. Diese muss mit der jeweiligen Einkerbung links und rechts auf dem Zahnrad übereinstimmen.

    • Der Hebel muss dabei senkrecht nach oben, d.h. zur Öffnung des Bohnenbehälters, zeigen.

    • Die Abdeckung für die Schieber einsetzen und wieder festschrauben.

    • Die Schieber neigen gerne dazu sich wieder vom Zahnrad und der richtigen Position zu lösen. Trotz fehlender dritter Hand gelingt es mit Geduld aber doch die Abdeckung aufzusetzen. Ist die Abdeckung erst mal angesetzt, haben die Schieber keine Chance mehr.

  10. XgZySTVkmQR1jDUQ

    • Den Bohnenbehälter richtig auf den Gehäusedeckel setzen und vor die vier vorgesehenen Haltenasen positionieren. Gut nach unten drücken, so dass kein Spalt mehr zwischen Gehäusedeckel und Behälter ist. Nach vorne zum Pulverschacht ist jetzt noch Abstand vorhanden.

    • Den Behälter Richtung Pulverschacht schieben bis es "Klick" macht.

    • Zum Schluss noch die in Schritt 2 beschädigte Verklebung der Schaumstoffmatte mit Doppelklebeband so gut es geht reparieren.

    • Alternativ kann man die Reparatur auch weglassen. Allerdings wurde im Internet vereinzelt berichtet, dass nach dem Austausch von Bohnenbehältern (vermutlich ohne neues Verkleben) sich unter diesem Wasserdampf sammeln kann.

Conclusão

Zum Einbau des Gehäusedeckels an den Kaffeevollautomat wieder Anleitungen hier oder aus den weiten des Internets bemühen.
