V-VZUG Adora SL Entkalkung & Reparatur (Waschmaschine hat Unwucht/schleudert nicht mehr)

Du benötigst eine Wanne mit 2..3 Liter Fassungsvermögen, welche unter den Restwasserablass passt. Ich habe eine Plexiglaswanne genommen, welche ich für den Ablass-Stutzen auf eine Höhe von 5cm ausgesägt habe

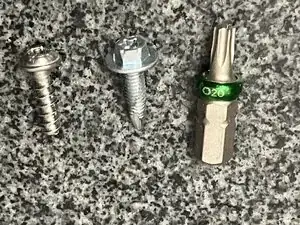

Torx T20 Schraubendreher. Beachte bei der Demontage die beiden verschiedenen Gewindetypen für Kunststoff und Metall

ca 2 Liter Entkalker (Sulfaminsäure)

1 Trichter

Netzstecker ausziehen

Wasserzufuhr schliessen

Entferne die beiden Torx-Schrauben auf der Rückseite

Schiebe die Deckplatte zuerst ca 5mm nach hinten, dann hebst du sie an, wie im Bild

Klappe die Bedieneinheit hoch und entferne die beiden Schrauben

Entferne den rot markierten Stecker und schiebe dann die Frontblende nach oben um sie auszuklinken

Entferne die Abdeckung der Schlauchhalterung auf der Rückseite indem du 1 Schraube löst und vorsichtig die 4 Kunststoffhaken ausklinkst

Vergewissere dich, dass du den Wasserhahn der Wasserzuführung wirklich zugedreht hast, löse nun die Kunststoff-Überwurffmutter und entferne den Wasserschlauch. Halte einen Lappen darunter, um das auslaufende Wasser aufzufangen

Stecke nun die drei schwarzen Schläuche aus, welche von der Waschmittelzuführung senkrecht nach unten gehen. ACHTUNG: Beschrifte sie vorher unbeding mit 0, 1 und 2, so wie es auch auf dem weissen Kunststoff aufgedruckt ist. Wenn du diese Schläuche vertauscht, wird die Maschine nachher nicht mehr funktionieren!

Für den Schlauch 0 musst du den Clip mit einer Zange oder einem Handschuh lösen

Stecke nun auch die 6 Stecker auf der Unterseite der Magnetventile aus. ACHTUNG: beschrifte auch diese so, dass du sie wieder richtig einsteckst, sonst funktioniert die Maschine nachher nicht mehr

Entferne auch den dicken schwarzen Schlauch (mit Clip gesichert)

Entferne auch den Stecker des Durchflussmessers

Entferne die 4 markierten Schrauben mit welchen die Waschmittelzuführung von vorne befestigt ist

Schiebe die Waschmittelzuführung zuerst nach hinten und anschliessend vorne nach oben

Öffne die Waschmittelzuführung, indem du die 6 Laschen vorsichtig löst

Entferne den Ventilblock, indem du die 3 Schrauben löst

Du kannst auch die Turbine des Durchflussmessers herausnehmen (im Zuleitungsrohr)

Nun muss alles sauber entkalkt werden. Ich würde dazu zuerst mechanisch das Gröbste vorsichtig entfernen und anschliessen mit Entkalker einweichen. Insbesondere die feinen Löcher müssen komplett frei sein. Die 3 grün markierten Löcher sind für das Auswuchtsystem.

Prüfe vorsichtig, ob sich die 3 Ventilsitze bewegen, indem du mit einem Holzstift vorsichtig von unten auf den Ventilsitz drückst (blauer Pfeil)

Als erstes müssen wir herausfinden, welcher der drei schwarzen Schläuche mit welchem Mitnehmersteg verbunden ist

Dazu die Trommel so drehen, dass ein Steg ganz unten, also bei 6 Uhr steht

Platziere eine Wanne mit mindestens 2 Liter Inhalt unter dem Restwasserablass und öffne diesen. Leere das ausgeflossene Wasser weg

Arbeite bei den folgenden Schritten sehr sorgfältig und achte darauf, dass du kein Wasser neben den Trichter verschüttest. Sonst ergeht es dir wie mir und der Leckwasserschutz spricht an (F6/E77)

Decke die empfindlichen Elektronikbauteile unbedingt mit einer Folie ab!

Stecke den Trichter in den schwarzen Schlauch, welchen du vorher mit der Nummer 2 markiert hattest

Giesse vorsichtig ca 1.2 Liter Wasser in den Trichter:

Wenn das gesamte Wasser in der Auffangwanne landet, hast du den falschen Mitnehmersteg erwischt. Drehe die Trommel so, dass der nächste Steg bei 6 Uhr, also unten steht und versuch es nochmals (Wanne zuerst leeren)

Wenn nur ein kleiner Teil des Wassers in der Auffangwanne landet, hast du den richtigen Mitnehmersteg erwischt. Markiere nun diesen Steg mit der Nummer des Schlauches, also mit "2" (um mir die Arbeit das nächste mal zu erleichtern, habe ich die Nummer ins Metall eingeritzt)

Wenn du die Trommel nun um ca 45° drehst und dann loslässt, muss sich der mit Wasser gefüllte Steg Nummer 2 automatisch wieder nach unten bewegen

Wenn du die Trommel nun um 180° drehst, so dass der Steg Nummer 2 ganz oben bei 12 Uhr steh, muss der gesamte Inhalt vom Steg Nummer 2 in die Wanne hinausfliessen (ca 1.2 Liter)

Führe den vorhergehenden Schritt noch zweimal durch mit den Schläuchen 0 und 1 und beschrifte die Mitnehmerstege entsprechend

Setze den Trichter zb. in Schlauch Nummer 0 und drehe die Trommel, so dass Mitnehmer Nummer 0 ganz unten steht.

Fülle ca 1.5 Liter Entkalker in den Schlauch 0.

Bewege die Trommel ein paar mal schnell hin und her, damit Luftblasen entweichen können

Nimm den restlichen Entkalker aus der Wanne und giesse ihn nochmals oben in den Trichter (vorher Restwasserablass schliessen). Ich musste den Vorgang einige male wiederholen, bis ich den Mitnehmersteg komplett gefüllt hatte. Es sollten total ca 1.2 Liter Entkalker im Mitnehmersteg Platz finden

Lass den Entkalker nun einwirken. Ich habe ihn 1 Stunde einwirken lassen und dazwischen immer wieder mal die Trommel schnell hin und her bewegt

Bau nun alles wieder zusammen und vergiss nicht alles wieder korrekt einzustecken:

Stecker zum Durchflusssensor

6 Stecker zu den Magnetventilen

Stecker zwischen Bedienpanel und Platine

Schwarze Schläuche (3+1). Zuerst die Klammer für Schlauch 0 montieren (ich habe dazu einen Lederhandschuh verwendet) und erst dann die restlichen Schläuche einstecken (ich habe 1&2 mit Kabelbinder gesichert)
