Introdução
-
-
Foto 1:Bomba de agua de cafetera Nescafe Nespresso, muy común y similar en la mayoría de modelos, por lo que la comprobación o test sirve para todos los modelos iguales o similares.
-
Foto 2: Parámetros de funcionamiento de la bomba de agua, indicados por el fabricante, a tener en cuenta el voltaje de alimentación de la bomba, el tiempo de funcionamiento y de reposo indicado por el fabricante y la temperatura máxima de entrada del agua, aunque esto último no es crítico, soporta más temperatura que la indicada.
-
Foto 3: Termostato de protección de la bomba de agua, está cableado en serie con la bomba, intercalado en uno de los cables de alimentación.
-
-
-
Test del bobinado de la bomba de agua, realizado con multímetro en escala de Ohmios, escala de 10 M o 20 Mohms, según la que disponga nuestro multímetro.
-

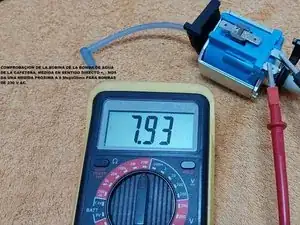

Para una bomba de 230 V la medida en Ohmios en polarización directa Rojo / Negro de los cables debe ser entre 2 M ohms y 8 Mohms aproximadamente. esta de la foto mide 7,92 MegaOhms.
-
-
-

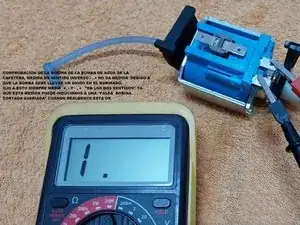

Medida en polarización inversa de la bobina, en esta polarización Negro / Rojo, el multímetro no debe darnos medida 1. = Circuito abierto, esto es debido a que la bobina internamente lleva incorporado un diodo, por lo que polarizado a inversamente no funciona (Seria un falso bobina averiada, pero como en polarización directa mide ok, esta ok).
-
-
-
Repito las pruebas con un multímetro automático o multímetro AUTOSCALE, tal como veremos el valor de medida varia notoriamente "para este multímetro".
-
Foto 2: La medida es de 2,729 Mohms.
-
-
-

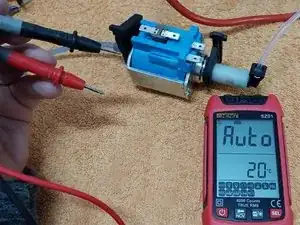

Invirtiendo el sentido de las puntas de test, vemos como sucedía en el caso del primer multímetro, que este tampoco da medida AUTO = Circuito abierto.
-
-
-
La medida con multímetro nos ha dado medida correcta, la prueba de alimentación directa de la bomba a una toma de enchufe no sería necesaria, pero si queremos tener una segunda comprobación la podemos realizar.
-

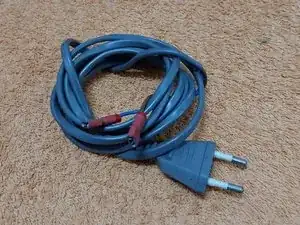

Necesitamos un cable con clavija eléctrica adecuada a nuestra toma de enchufe y 2 conectores faston.
-
Conectado el cable a la bomba mediante los conectores faston e insertado en una toma de enchufe, la bomba debe vibrar y emitir el mismo sonido que oímos cuando realizamos un café = bomba de agua OK, ojo al estar la bomba son agua no debemos realizar esta prueba más que 5 u 8 segundos sino hay riesgo de que se sobrecaliente y se queme.
-
Con esto ya tenemos chequeada y descartado un problema en la bomba de desagüe, funciona correctamente.
-
En este documento solo se muestra el test o chequeo de un componente en concreto una vez desmontado el mismo, la bomba de impulsión de agua de Cafeteras Nespresso de diversos modelos y cafeteras Nescafe Dolce Gusto Piccolo.
