Substituição do módulo Wi-Fi do EliteBook 845 G9 da HP

Escrito Por: Matt Zieminski
  • Comentários: 0
Substituição do módulo Wi-Fi do EliteBook 845 G9 da HP

Dificuldade

Moderado

Passos

10

Tempo necessário

15 - 20 minutos

Introdução

Use este guia para substituir o módulo de WLAN (ou seja, a placa do Wi-Fi) de seu laptop EliteBook 845 G9 da HP.

Talvez seja necessário substituir o módulo WLAN se o laptop frequentemente perde as conexões Wi-Fi ou apresenta velocidades lentas demais, apesar do sinal forte. Dependendo da configuração do seu laptop, você pode fazer a atualização de sua placa WLAN trocando-a por uma que atenda a padrões Wi-Fi atuais, se necessário.

Ainda está na garantia? Entre em contato com a HP para saber o status da sua garantia, solicitar um reparo gratuito caso o seu produto esteja coberto pela garantia ou obter mais detalhes sobre garantia.

  1. Khrm3IVsD1Ro3v6O
    Khrm3IVsD1Ro3v6O
    ICLXrm4HXrSWwBOX

    • Antes de começar o seu reparo, permita que a bateria de seu notebook descarregue até abaixo de 25 % – uma bateria de íons de lítio carregada significa um perigo potencial de segurança, se danificada acidentalmente.

    • Salve o seu trabalho, desligue completamente o seu laptop e desconecte todos os cabos.

  2. 4xoYnSLn1VBphWk2
    4xoYnSLn1VBphWk2
    yBXWtsEBMgnjmJYA

    • Apesar das normas, as chaves Phillips podem variar em tamanho e formato: duas chaves rotuladas com o mesmo tamanho podem encaixar de forma diferente no mesmo parafuso. Use o tamanho que encaixa de forma mais justa na cabeça do parafuso para evitar espaná-lo.

    • Use uma chave Phillips para soltar por completo (mas não remover) os cinco parafusos imperdíveis que fixam a tampa inferior.

  3. SZLGXEXoEhxyGmJX
    SZLGXEXoEhxyGmJX
    wdYc3vRMQX56EFIf

    • Posicione o seu laptop de forma que a borda traseira (aquela com a dobradiça da tela) esteja mais próxima a você.

    • Insira a ponta plana de uma espátula entre a borda traseira da tampa inferior e a moldura, próximo do parafuso intermediário e do texto “ELITEBOOK'”.

    • Se estiver tendo dificuldades para inserir a sua espátula, certifique-se de que o parafuso está completamente solto. Se necessário, utilize os seus dedos para, cuidadosamente, puxar o parafuso para cima.

    • Com a sua espátula, faça alavanca na tampa para soltar o clipe que a fixa.

    • Deixe a espátula inserida debaixo da tampa inferior para o próximo passo.

  4. KsWDupmbj1LNftZw
    KsWDupmbj1LNftZw
    HsOPDEIn3CLWbURB
    wsUWPuxbSWK1tIrK

    • Passe a sua espátula ao longo da borda traseira em direção de um dos cantos para soltar os clipes da borda traseira.

    • Gire a sua espátula ao redor do canto e para cima na borda para soltar os clipes que fixam a borda para soltar os clipes que fixam a borda curta da tampa.

  5. LGXKSroGdgZKeoZD
    LGXKSroGdgZKeoZD
    6VQ4dyS2M5jZPgwv
    vJXsoDtQc22EYDKl

    • Reinsira a ponta plana de uma espátula próximo do texto ELITEBOOK.

    • Repita o passo anterior no outro lado da tampa para soltar os clipes que estão faltando.

  6. wZxaGIfy1kXm2Dmc
    wZxaGIfy1kXm2Dmc
    oRufgmCDPN21JV6C
    AGR541gpZtdf1Pm6

    • Deslize a tampa em direção à dobradiça da tela para soltar os clipes na borda oposta.

    • Levante e remova a tampa.

    • A tampa deve ser retirada facilmente. Se você sentir que ela oferece resistência, utilize a ponta plana de uma espátula para soltar todos os clipes que estão faltando.

    • Durante a remontagem, deslize os clipes ao longo da borda dianteira da tampa (lado oposto à dobradiça) para dentro dos seus encaixes na moldura, e então abaixe a tampa. Pressione firmemente ao redor do contorno da tampa para encaixar todos os clipes.

  7. 4mGCJhyHJZwDGQTd
    4mGCJhyHJZwDGQTd
    VDZpcAjK4obpt3Yf
    KmqJLJUqwX3jdj2R

    • Posicione o seu laptop de forma que a borda dianteira ( aquela oposta às dobradiças da tela) esteja mais próxima a você.

    • Com a ponta pontiaguda de uma espátula, empurre alternando cada lado do conector deslizante da bateria para retirá-lo por completo de seu soquete.

  8. qUhsZwquUL1P5VtC
    qUhsZwquUL1P5VtC
    YDt5Wq5RgjNonfqW
    VuTf3pJpX3lVWgRV

    • Deslize um braço de uma pinça angular sob o colarín metálico de um dos conectores coaxiais no módulo WLAN (Wi-Fi), próximo da dobradiça direita.

    • Levante em linha reta para desconectar o cabo.

    • Repita o procedimento para desconectar o conector coaxial restante.

    • Durante a remontagem:

    • Conecte o cabo com uma fita preta ao soquete com uma seta preta abaixo dele e o cabo branco ao soquete com uma seta branca.

    • Use uma pinça para segurar um conetor no lugar sobre seu soquete e pressione cuidadosamente com o dedo ou uma espátula – o conetor deve engatar no lugar. Se estiver tendo dificuldades, reposicione a cabeça e tente novamente. Não use força demais.

  9. rGnvGZj1YrRgkZK1
    rGnvGZj1YrRgkZK1
    PnSNpElJL2CWq2Ux

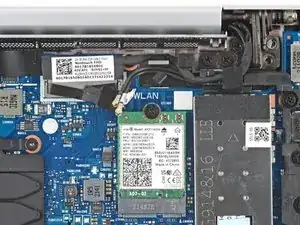

    • Com uma chave Phillips, remova o parafuso de 2,5 mm que fixa o módulo Wi-Fi.

  10. J2YD21HJrfsqKSpY
    J2YD21HJrfsqKSpY
    IPGTsChhBAnuMKg6

    • Não puxe para cima com um ângulo agudo, senão você pode danificar o módulo Wi-Fi e seu soquete.

    • Segure o módulo Wi-Fi pelas bordas e puxe-o em linha reta para fora do soquete para removê-lo.

Conclusão

Compare a sua nova peça de reposição com a peça original – pode ser que você precise transferir componentes remanescentes ou remover suportes adesivos da nova peça antes de instalá-la.

Para a remontagem de seu dispositivo, siga essas instruções na ordem inversa.

Leve o seu lixo eletrônico para um ponto de recolha ou uma recicladora certificada. Dependendo de sua região, dispositivos e peças usados da HP podem ser devolvidos para reúso ou reciclagem através do programa HP Planet Partners.

O reparo não está indo conforme o planejado? Tente soluções de problemas básicas ou peça a ajuda da nossa comunidade do fórum Respostas.
