Substituição do módulo Wi-Fi do EliteBook 845 G8 da HP

Escrito Por: Carsten Frauenheim

Comentários: 1

Substituição do módulo Wi-Fi do EliteBook 845 G8 da HP

Dificuldade

Moderado

Passos

Tempo necessário

20 - 30 minutos

Introdução

Use este guia para substituir o Wi-Fi (também conhecido como placa de Wi-Fi ou módulo WLAN) no seu laptop EliteBook 845 G8 da HP.

Talvez seja necessário substituir o módulo Wi-Fi se o laptop frequentemente perde as conexões Wi-Fi ou apresenta velocidades lentas demais, apesar do sinal forte.

Ainda está na garantia? Entre em contato com a HP para saber o status da sua garantia, solicitar um reparo gratuito caso o seu produto esteja coberto pela garantia ou obter mais detalhes sobre garantia.

Ferramentas

Passo 1

Antes de começar o seu reparo, permita que a bateria de seu notebook descarregue até abaixo de 25 % – uma bateria de íons de lítio carregada significa um perigo potencial de segurança, se danificada acidentalmente.
Salve o seu trabalho, desligue completamente o seu laptop e desconecte todos os cabos.

Passo 2

Apesar das normas, as chaves Phillips podem variar em tamanho e formato: duas chaves rotuladas com o mesmo tamanho podem encaixar de forma diferente no mesmo parafuso. Use o tamanho que encaixa de forma mais justa na cabeça do parafuso para evitar espaná-lo.
Use uma chave Phillips para soltar por completo (mas não remover) os cinco parafusos imperdíveis que fixam a tampa inferior.

Passo 3

Posicione o seu laptop de forma que a borda traseira (aquela com a dobradiça da tela) esteja mais próxima a você.
Insira a ponta plana de uma espátula entre a borda traseira da tampa inferior e a moldura, próximo do parafuso intermediário e do texto “ELITEBOOK'”.
Se estiver tendo dificuldades para inserir a sua espátula, certifique-se de que o parafuso está completamente solto. Se necessário, utilize os seus dedos para, cuidadosamente, puxar o parafuso para cima.
Com a sua espátula, faça alavanca na tampa para soltar o clipe que a fixa.
Deixe a espátula inserida debaixo da tampa inferior para o próximo passo.

Passo 4

Passe a sua espátula ao longo da borda traseira em direção de um dos cantos para soltar os clipes da borda traseira.
Gire a sua espátula ao redor do canto e para cima na borda para soltar os clipes que fixam a borda para soltar os clipes que fixam a borda curta da tampa.

Passo 5

Reinsira a ponta plana de uma espátula próximo do texto ELITEBOOK.
Repita o passo anterior no outro lado da tampa para soltar os clipes que estão faltando.

Passo 6

Levante e remova a tampa inferior.
A tampa deve ser afastada para cima facilmente. Se você sentir que ela oferece resistência, utilize a ponta plana de uma espátula para soltar todos os clipes que estão faltando e verifique se todos os parafusos estão completamente soltos.
Durante a remontagem, deslize os clipes ao longo da borda dianteira da tampa (lado oposto à dobradiça) para dentro dos seus encaixes na moldura, e então abaixe a tampa. Pressione firmemente ao redor do contorno para engatar todos os clipes.

Passo 7

Posicione o seu laptop de forma que a borda dianteira ( aquela oposta às dobradiças da tela) esteja mais próxima a você.
Com a ponta pontiaguda de uma espátula ou a sua unha, empurre alternando cada lado do conector deslizante da bateria para retirá-lo por completo de seu soquete.

Passo 8

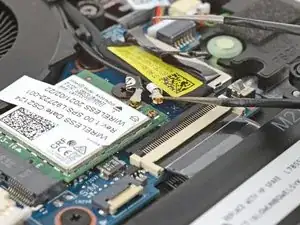

Deslize um braço de uma pinça angular sob o colarín metálico de um dos conectores coaxiais no módulo WLAN (Wi-Fi), localizado logo abaixo da ventoinha.
Puxe para cima para desconectar o conector.
Repita para desconectar o segundo conector.
Durante a remontagem:
Conecte o cabo com uma fita preta ao soquete com uma seta preta abaixo dele e o cabo com a fita branca ao soquete com uma seta branca.
Com uma pinça, segure um conector no lugar sobre o seu soquete e pressione cuidadosamente com o dedo ou uma espátula – o conector deve encaixar no lugar. Se estiver com dificuldades, reposicione a área de encaixe do conector e tente novamente. Não use força demais.

Passo 9

Com uma pinça, retire a fita da borda inferior da ventoinha.
Você não precisa remover completamente a fita, ela pode ficar colada no módulo de Wi-Fi.

Passo 10

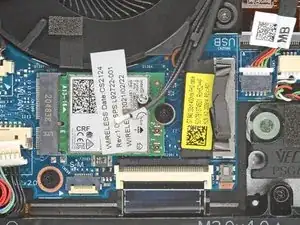

Com uma chave Phillips tam. 1, remova o parafuso de 2,5 mm que fixa o módulo Wi-Fi.
Com o parafuso removido, o módulo pode se levantar em um ângulo suave.
Durante a remontagem, cuidadosamente, segure para baixo o módulo enquanto instala o seu parafuso.

Passo 11

Não puxe para cima com um ângulo agudo, senão você pode danificar o módulo Wi-Fi e seu soquete.
Não puxe para cima com um ângulo agudo, senão você pode danificar o módulo Wi-Fi e seu soquete.
Durante a remontagem, insira o módulo no seu soquete num ângulo ligeiramente descendente.

Conclusão

Compare a sua nova peça de reposição com a peça original – pode ser que você precise transferir componentes remanescentes ou remover suportes adesivos da nova peça antes de instalá-la.

Para a remontagem de seu dispositivo, siga essas instruções na ordem inversa.

Leve o seu lixo eletrônico para um ponto de recolha ou uma recicladora certificada. Dependendo de sua região, dispositivos e peças usados da HP podem ser devolvidos para reúso ou reciclagem através do programa HP Planet Partners.

O reparo não está indo conforme o planejado? Tente soluções de problemas básicas ou peça a ajuda da nossa comunidade do fórum Respostas.
