Substituição do módulo Wi-Fi do EliteBook 845 G7 da HP

Escrito Por: Carsten Frauenheim
  • Comentários: 0
Substituição do módulo Wi-Fi do EliteBook 845 G7 da HP

Dificuldade

Moderado

Passos

11

Tempo necessário

20 - 30 minutos

Introdução

Use este guia para substituir o módulo de WLAN (ou seja, a placa do Wi-Fi) de seu laptop EliteBook 845 G7 da HP.

Talvez seja necessário substituir o módulo WLAN se o laptop frequentemente perde as conexões Wi-Fi ou apresenta velocidades lentas demais, apesar do sinal forte. Dependendo da configuração do seu laptop, você pode fazer a atualização de sua placa WLAN trocando-a por uma que atenda a padrões Wi-Fi atuais, se necessário.

Ainda está na garantia? Entre em contato com a HP para saber o status da sua garantia, solicitar um reparo gratuito caso o seu produto esteja coberto pela garantia ou obter mais detalhes sobre garantia.

  1. puhVjJCRCYqHx4Lv
    puhVjJCRCYqHx4Lv
    JynbORmcorgOaWP4

    • Antes de começar o seu reparo, permita que a bateria de seu notebook descarregue até abaixo de 25 % – uma bateria de íons de lítio carregada significa um perigo potencial de segurança, se danificada acidentalmente.

    • Salve o seu trabalho, desligue completamente o seu laptop e desconecte todos os cabos.

  2. hrfBs4HVDBEwVNtf
    hrfBs4HVDBEwVNtf
    RSfhtT2LVUNsB3mY

    • Apesar das normas, as chaves Phillips podem variar em tamanho e formato: duas chaves rotuladas com o mesmo tamanho podem encaixar de forma diferente no mesmo parafuso. Use o tamanho que encaixa de forma mais justa na cabeça do parafuso para evitar espaná-lo.

    • Use uma chave Phillips para soltar por completo (mas não remover) os cinco parafusos imperdíveis que fixam a tampa inferior.

  3. D5sZo1kqYHjf2AWA
    D5sZo1kqYHjf2AWA
    ExwrCQpwuKY2ihLS
    ubDE62wtAsdo5Fkd

    • Posicione o seu laptop de forma que a borda traseira (aquela com a dobradiça da tela) esteja mais próxima a você.

    • Insira a ponta plana de uma espátula entre a borda traseira da tampa inferior e a moldura, próximo do parafuso intermediário e do texto “ELITEBOOK'”.

    • Se estiver tendo dificuldades para inserir a sua espátula, certifique-se de que o parafuso está completamente solto. Se necessário, utilize os seus dedos para, cuidadosamente, puxar o parafuso para cima.

    • Com a sua espátula, faça alavanca na tampa para soltar o clipe que a fixa.

    • Deixe a espátula inserida debaixo da tampa inferior para o próximo passo.

  4. DoEXCJAJCQ5FMQOK
    DoEXCJAJCQ5FMQOK
    KXMfNsuD51COLuqC
    C3oj1cfTFGluKCZ5

    • Passe a sua espátula ao longo da borda traseira em direção de um dos cantos para soltar os clipes da borda traseira.

    • Gire a sua espátula ao redor do canto e para cima na borda para soltar os clipes que fixam a borda para soltar os clipes que fixam a borda curta da tampa.

  5. b42iAcquGMpVPDQX
    b42iAcquGMpVPDQX
    rACDKrVwnjuUYenU
    HkkRBICYcpGZUPDC

    • Reinsira a ponta plana de uma espátula próximo do texto ELITEBOOK.

    • Repita o passo anterior no outro lado da tampa para soltar os clipes que estão faltando.

  6. sv1LLWPHSofRTsuG
    sv1LLWPHSofRTsuG
    C4Rxj3EqQUyh3uYo
    qqQwAIZgGfJnNoQ1

    • Levante e remova a tampa inferior.

    • A tampa deve ser afastada para cima facilmente. Se você sentir que ela oferece resistência, utilize a ponta plana de uma espátula para soltar todos os clipes que estão faltando e verifique se todos os parafusos estão completamente soltos.

    • Durante a remontagem, deslize os clipes ao longo da borda dianteira da tampa (lado oposto à dobradiça) para dentro dos seus encaixes na moldura, e então abaixe a tampa. Pressione firmemente ao redor do contorno para engatar todos os clipes.

  7. dDOQ3fXNQk2x4C1T
    dDOQ3fXNQk2x4C1T
    qBYCWasnjYVsGuq5
    cUZhtVaMXevGVOTN

    • Posicione o seu laptop de forma que a borda dianteira (aquela oposta às dobradiças da tela) esteja mais próxima a você.

    • Com a ponta pontiaguda de uma espátula ou a unha, empurre alternando cada lado do conector deslizante da bateria para retirá-lo por completo de seu soquete.

  8. kuxVXULOtjfDtnvo
    kuxVXULOtjfDtnvo
    o1qqWOgNb6Sen4qV
    5PAHOSXAI1tTosj1

    • Deslize um braço de uma pinça angular sob o colarín metálico de um dos conectores coaxiais no módulo WLAN (Wi-Fi), localizado logo abaixo da ventoinha.

    • Puxe para cima para desconectar o conector.

    • Repita para desconectar o segundo conector.

    • Durante a remontagem:

    • Conecte o cabo com uma fita preta ao soquete com uma seta preta abaixo dele e o cabo com a fita branca ao soquete com uma seta branca.

    • Com uma pinça, segure um conector no lugar sobre o seu soquete e pressione cuidadosamente com o dedo ou uma espátula – o conector deve encaixar no lugar. Se estiver com dificuldades, reposicione a área de encaixe do conector e tente novamente. Não use força demais.

  9. P32vuAEnOQqdZsIq
    P32vuAEnOQqdZsIq
    PQX6TFRUhPJD2L2f

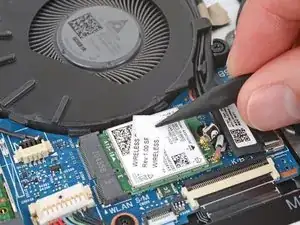

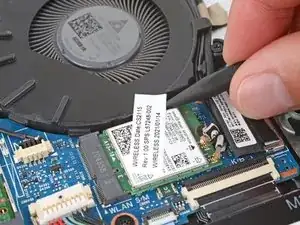

    • Com uma espátula ou uma pinça, descole qualquer fita que tenha ficado colada na ventoinha.

    • Você não precisa remover completamente a fita, ela pode ficar colada no módulo de Wi-Fi.

  10. IIQfuIvvmon1braE
    IIQfuIvvmon1braE
    lXMEbxdVCEw2HSMC

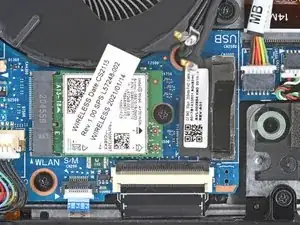

    • Com uma chave Phillips, remova o parafuso de 2,4 mm que fixa o módulo Wi-Fi.

    • Com o parafuso removido, o módulo pode se levantar em um ângulo suave.

    • Durante a remontagem, cuidadosamente, segure para baixo o módulo enquanto instala o seu parafuso.

  11. PNUGETw4dChjYJxR
    PNUGETw4dChjYJxR
    agNmDqmsU4ftYVKC

    • Não puxe para cima com um ângulo agudo, senão você pode danificar o módulo Wi-Fi e seu soquete.

    • Segure o módulo Wi-Fi pelas bordas e puxe-o em linha reta para fora do soquete para removê-lo.

    • Durante a remontagem, insira o módulo no seu soquete num ângulo ligeiramente descendente.

Conclusão

Compare a sua nova peça de reposição com a peça original – pode ser que você precise transferir componentes remanescentes ou remover suportes adesivos da nova peça antes de instalá-la.

Para a remontagem de seu dispositivo, siga essas instruções na ordem inversa.

Leve o seu lixo eletrônico para um ponto de recolha ou uma recicladora certificada. Dependendo de sua região, dispositivos e peças usados da HP podem ser devolvidos para reúso ou reciclagem através do programa HP Planet Partners.

O reparo não está indo conforme o planejado? Tente soluções de problemas básicas ou peça a ajuda da nossa comunidade do fórum Respostas.
