Substituição do conjunto do display do EliteBook 845 G7 da HP

Salve o seu trabalho, desligue completamente o seu laptop e desconecte todos os cabos.

Use uma chave Phillips para soltar por completo (mas não remover) os cinco parafusos imperdíveis que fixam a tampa inferior.

Posicione o seu laptop de forma que a borda traseira (aquela com a dobradiça da tela) esteja mais próxima a você.

Insira a ponta plana de uma espátula entre a borda traseira da tampa inferior e a moldura, próximo do parafuso intermediário e do texto “ELITEBOOK'”.

Com a sua espátula, faça alavanca na tampa para soltar o clipe que a fixa.

Deixe a espátula inserida debaixo da tampa inferior para o próximo passo.

Passe a sua espátula ao longo da borda traseira em direção de um dos cantos para soltar os clipes da borda traseira.

Gire a sua espátula ao redor do canto e para cima na borda para soltar os clipes que fixam a borda para soltar os clipes que fixam a borda curta da tampa.

Reinsira a ponta plana de uma espátula próximo do texto ELITEBOOK.

Repita o passo anterior no outro lado da tampa para soltar os clipes que estão faltando.

Levante e remova a tampa inferior.

Posicione o seu laptop de forma que a borda dianteira (aquela oposta às dobradiças da tela) esteja mais próxima a você.

Com a ponta pontiaguda de uma espátula ou a unha, empurre alternando cada lado do conector deslizante da bateria para retirá-lo por completo de seu soquete.

Deslize um braço de uma pinça angular sob o colarín metálico de um dos conectores coaxiais no módulo WLAN (Wi-Fi), localizado logo abaixo da ventoinha.

Puxe para cima para desconectar o conector.

Repita para desconectar o segundo conector.

Com uma pinça, segure um conector no lugar sobre o seu soquete e pressione cuidadosamente com o dedo ou uma espátula – o conector deve encaixar no lugar. Se estiver com dificuldades, reposicione a área de encaixe do conector e tente novamente. Não use força demais.

Segure com os seus dedos a lingueta de plástico no conector press-fit do cabo direito da tela, abaixo da ventoinha.

Puxe para cima para desconectar o conector.

Com uma pinça ou os dedos, retire a fita do cabo próximo ao lado direito da ventoinha.

Com os dedos, puxe o cabo da tela e os dois cabos coaxiais para fora dos seus clipes do lado direito da ventoinha.

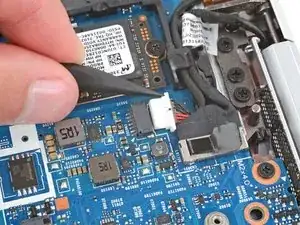

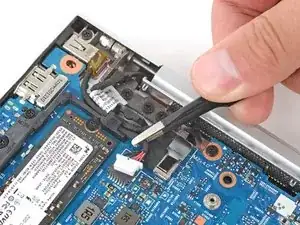

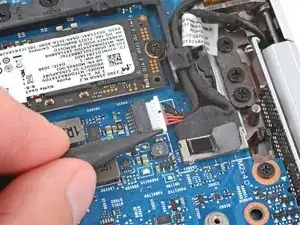

Com a ponta pontiaguda de uma espátula ou a unha, empurre alternando cada lado do conector deslizante do conector de alimentação para retirá-lo por completo de seu soquete próximo à dobradiça esquerda.

Tire uma foto: Antes de remover o cabo, pode ser útil tirar uma foto da fiação para facilitar a remontagem.

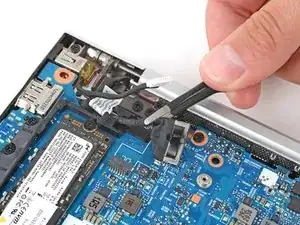

Com uma pinça ou os seus dedos, puxe o cabo do conector de alimentação para fora do seu clipe.

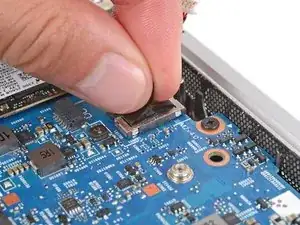

Com os dedos, segure a lingueta de plástico do conector press-fit do cabo direito do display, abaixo da ventoinha.

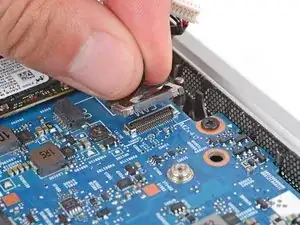

Levante em linha reta para desconectar o conector.

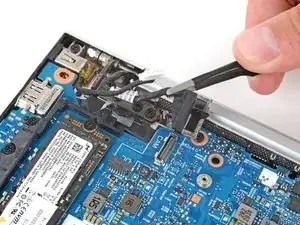

Com uma pinça ou os dedos, puxe o cabo do display para fora do respectivo clipe.

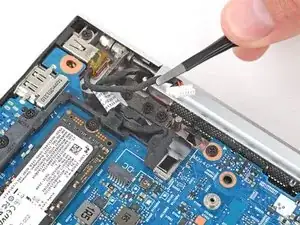

Com os dedos ou uma pinça, levante o display e os cabos da antena do respectivo clipe próximo à dobradiça direita.

Abra totalmente o seu laptop e coloque-o com o lado do teclado virado para baixo numa superfície plana e limpa, com a tela virada para você.

Use uma chave Phillips para remover os seis parafusos de dobradiça de 4,6 mm, quatro em uma dobradiça e dois na outra.

Antes de instalar quaisquer parafusos de dobradiça, certifique-se de que a tela está devidamente alinhada.

Aperte os parafusos da dobradiça em ordem crescente de acordo com o número gravado ao lado de cada furo para parafuso.

Segure o conjunto do display junto às dobradiças e levante-o para retirá-lo.
