Substituição da placa de carregamento do Skyline da HMD

Desconecte todos os cabos e desligue completamente o seu telefone.

Aperte firmemente uma ferramenta de ejeção da bandeja SIM ou um clipe de papel alongado no o orifício da sua bandeja SIM, na parte inferior do seu telefone, até que a bandeja seja ejetada.

Remova a bandeja do cartão SIM.

Com a tampa traseira virada para cima, use uma chave Torx T3 para girar o parafuso na borda inferior no sentido anti-horário, até que a tampa traseira se solte por completo.

Há uma emenda imediatamente abaixo do painel da tampa traseira. Não introduza a sua ferramente aqui.

Introduza a sua ferramente inteira por baixo da tampa traseira, de forma que ela fique entre a moldura e a lateral inferior da tampa traseira.

Introduza uma palheta de abertura por baixo do canto inferior esquerdo da tampa traseira e passe ela ao longo da borda inferior para soltar os clipes e separar o adesivo.

Continue passando a palheta por baixo do contorno da tampa traseira para separar completamente os clipes e o adesivo.

Erga e remova a tampa traseira.

Agora é uma boa hora para testar o seu telefone antes de fechá-lo. Ligue-o e verifique se tudo está funcionando. Desligue-o novamente antes de continuar a remontagem.

Certifique-se de estar removendo todas as películas do lado inferior.

Com a ponta plana de uma espátula, pressione o pequeno cabo acima da bobina de carregamento sem fio no seu local sobre os seu pinos de alinhamento.

Posicione a tampa traseira sobre a moldura e aperte firmemente ao redor do contorno para reengatar todos os clipes.

Com uma chave Torx T3, remova os dois parafusos que fixam a capa do conector da bateria.

Cuidadosamente, vire a folha de grafite da bateria por sobre a borda superior de seu telefone.

Introduza a ponta pontiaguda de uma espátula no notch que se encontra na borda esquerda da tampa do conector da bateria e faça alavanca para soltar os seus clipes.

Remova a tampa.

Introduza a ponta de uma palheta de abertura por baixo da borda superior do conector press-fit da bateria e faça alavanca para desconectá-lo..

Verifique se o conector press-fit da câmera traseira foi desconectado durante o passo anterior. Se isso aconteceu, reconecte-o.

Com uma chave T3, remova os sete parafusos que fixam o alto-falante:

Quatro parafusos de 3,9 mm

Três parafusos de 4,9 mm

Introduza a ponta de uma espátula por baixo da parte central da borda superior do alto-falante e faça alavanca para soltar os seus clipes.

Remova o alto-falante.

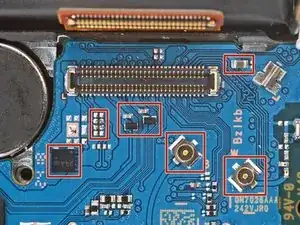

Passe um dos braços de uma pinça por baixo da parte metálica alongada de um dos conectores da antena na placa de carregamento e erga-a em linha reta para desconectá-los.

Repita o procedimento para desconectar o outro conector coaxial.

Segure a parte metálica alongada do conector da antena com uma pinça e alinhe a cabeça acima de seu soquete na placa.

Com a ponta plana de uma espátula, pressione a cabeça do conector em linha reta para baixo, o qual deve se encaixar no seu local. Se estiver tendo dificuldade, posicione novamente a cabeça e tente novamente. Não tente engatar o conector com força, caso contrário você pode causar danos à placa de carregamento.

Com uma pinça ou os seus dedos, agarre cuidadosamente ambos os cabos da antena e com movimentos lentos, erga-os para fora de seus clipes metálicos na placa.

Introduza a ponta plana de uma espátula por baixo do canto inferior direito do conector press-fit da placa de carregamento e faça alavanca para desconectá-lo.

Passe um braço da pinça de ponta curva por baixo do canto superior direito da placa de carregamento e faça alavanca para soltar o clipe na borda superior.

Erga a borda superior da placa e remova-a.

Certifique-se de que a sua porta USB-C tenha uma gaxeta emborrachada ao redor dela. Se isso não for o caso, transfira a gaxeta de sua placa antiga, certificando-se que o lado com um recorte fique na parte inferior.

Introduza a placa inclinada para baixo, de forma que a porta USB-C se encaixe no seu recorte.

Pressione para baixo na borda superior da placa para engatar o seu clipe.
