Sostituzione condensatori Monitor LCD Hannspree

Escrito Por: saverio92sx
  • Comentários: 0
Sostituzione condensatori Monitor LCD Hannspree

Dificuldade

Facile

Passos

10

Tempo necessário

20 minuti

Introdução

Spesso capita che i monitor dopo un uso intenso di anni perdano contrasto o luminosità oppure che sfarfallino, spesso può essere colpa dei condensatori.

Il problema può essere risolto con poca spesa e un po' di manualità.

  1. G5PXRfucJMWCX1Bl

    • Prima di iniziare, stacca tutti i cavi.

    • Utilizza un cacciavite PH2 per rimuovere le quattro viti che fissano il supporto.

  2. LskYaiDpDWm5V6mJ

    • Utilizza un cacciavite PH2 per rimuovere le cinque viti che fissano il pannello posteriore.

    • Durante la riparazione, tieni traccia di ogni vite e assicurati che venga rimessa esattamente al suo posto.

  3. nEdQAWEmZ45pdySd

    • Inserire l'estremità piatta di una spatola nello spazio tra il pannello posteriore e la scocca.

    • Passa delicatamente intorno tutta la cornice del monitor, si sentiranno diversi clic.

    • Se hai problemi, salta gli angoli. Il pannello verrà via ugualmente.

  4. dr2P5PVcHlYwr5rH

    • Mantieni uno dei due lati corti e alza il pannello.

    • Durante il rimontaggio, premi lungo i bordi del pannello posteriore per farlo scattare in posizione.

  5. JUODPMFoyRZuMIPE
    JUODPMFoyRZuMIPE
    4Bc4NEnh1CX5kZA6

    • Stacca i connettori

    • Scolla il nastro adesivo

    • Capovolgi il case di metallo

  6. E6ZptEDI2FhFDE5Z
    E6ZptEDI2FhFDE5Z
    l2cJ131M4HKN6QcN

    • Usa un cacciavite PH2 per rimuovere le cinque viti che fissano la scheda di alimentazione.

    • Stacca il connettore "arcobaleno"

    • Togli il film di plastica

  7. OeYSN5keC6TxExk5
    OeYSN5keC6TxExk5
    MkwoYYyngVYoHn65
    TQNTafuC6rOCOYYo

    • Ispeziona la scheda prestando attenzione ai condensatori

    • Questi due non hanno rigonfiamenti, sembrano normali. Se hai un tester puoi testarli.

    • Questi due sono un po' gonfi e devono essere sostituiti. Se hai un tester puoi testarli.

    • Presta attenzione alla capacità e al voltaggio dei condensatori

  8. FkcAp4EcnTDST4Cl
    FkcAp4EcnTDST4Cl
    mVeB1vOIR5SMl3RB

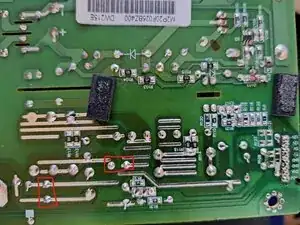

    • Guarda dove sono posizionati i condensatori da sostituire sul PCB e dissaldali

  9. yMlEDRfDVfnMJF6P
    yMlEDRfDVfnMJF6P
    GZ5eOKpEQ2fdfKUm

    • Installa i nuovi condensatori

    • Rispetta la polarità dei condensatori, altrimenti esploderanno. In linea generale vanno orientati come in foto 2 il negativo va inserito nella parte "ombreggiata/tratteggiata".

  10. QJUdQ5KPHmMsvaG3
    QJUdQ5KPHmMsvaG3
    dhRqEtBFJwQdGLdo

    • Salda i nuovi condensatori, poi taglia il filo in eccesso

    • Hai finito. Per rimontare tutto parti a ritroso dal punto 6.

Conclusão

Per rimontare il dispositivo, segui queste istruzioni in ordine inverso.
