Siemens HB300550C Backofen Demontage und Austausch der Wärmedämmung

Escrito Por: Nicolas Schär
  • Comentários: 0
Siemens HB300550C Backofen Demontage und Austausch der Wärmedämmung

Dificuldade

Mittel

Passos

27

Tempo necessário

3 Stunden

Introdução

  1. 4csG5mBWvvvk6MjH

    • Elektrofachkraft notwendig

    • Sicherung ausschalten

    • Prüfen ob kein Strom vorhanden ist

  2. S5aNZYWaOyVvYfTO
    S5aNZYWaOyVvYfTO
    RrplMxGhXI6VyPIJ
    ut5PMFtSbjYjAgdF

    • Türe öffnen

    • Sicherheitshebel links und rechts nach vorne kippen

    • Türe nach vorne aus der Halterung ziehen

  3. FNA1k5e5AR1h5BCh
    FNA1k5e5AR1h5BCh
    iMmRHPQq3mj25Cxu

    • Schrauben vom Backofen lösen

    • Backofen rausziehen und auf eine Unterlage stellen

    • Elektroanschluss abhängen

  6. eVy32rbnTbITsOk5

    • Schraube Typ 1

    • Schraube Typ 2

    • Schraube Typ 3

  7. 6iDLipkFxZGaVYuH

    • Blende demontieren

  8. V5BIo3fCJ2KJiebq
    V5BIo3fCJ2KJiebq
    bBuYr5NZWmCTR2C4

    • Blech hinten entfernen

  9. DN4XCLSd3gv4YJpD
    DN4XCLSd3gv4YJpD
    P4JE5NslUXHVtAr4
    VJCuLkICR5SwDwLX

    • Kabelhalter lösen

  10. vUsfyTYZtQcSojas
    vUsfyTYZtQcSojas
    1EIseHdAa2fGLseL

    • Lampe abhängen

  11. HJSBAW3TVsmAPSSg
    HJSBAW3TVsmAPSSg
    D4fYJmaIWP14vGWi
    nDVAvJjSWwc66FaO

    • Grüner Clip abziehen

    • Füsschen leicht nach aussen ziehen

    • Wahlschalter abziehen

    • Seitlich eindrücken

    • Schwarzer Clip unter dem Wahlschalter am Wahlschalter lassen

  12. rHOxTv5LLnQqXutZ
    rHOxTv5LLnQqXutZ
    cHOFLprhPMEBQ2uK
    YWgjufYKFhbx4oRZ

    • Schalter abhängen

    • Grüner Clip abziehen

    • Füsschen leicht nach aussen ziehen

    • Schalter abziehen

    • Seitlich eindrücken

  13. AVKTFeUeJF5YOGLD
    AVKTFeUeJF5YOGLD
    JpxLYEUOKi4ZOUT2

    • Grüner Träger am Schalter belassen

  14. IN2IGFrbfbt4TObi
    IN2IGFrbfbt4TObi
    EgqwLYgjLpn3SAsH
    4OQBKFlCNJCIXORN

    • Temperaturbegrenzer demontieren

    • Schrauben haben ein feines Gewinde (Typ 2)

  15. kIln3ONWeywQQeFY
    kIln3ONWeywQQeFY
    wgiT4BRuTYqeVImj

    • Linsen Position beschriften

    • Linsen aushängen

    • Die obere Lasche nach oben ziehen und Linse rauskippen.

  16. lVVgFLuJLYnJRJtC
    lVVgFLuJLYnJRJtC
    VlFyREeqvtnHB13h
    HjCdgHhYBRoQOhjk

    • Schrauben lösen

    • Front abkippen

    • Front rausziehen

  17. VDouLhw1QYQmjRwO
    VDouLhw1QYQmjRwO
    AY6M3QNNoGeFhJEc
    RqCWZllLFd4mYYFk

    • Schrauben von der Kunststoffabdeckung lösen

    • Laschen aufkippen

  18. w4vDZqVa3lQfdjLh
    w4vDZqVa3lQfdjLh
    V2Zi4Q6XJt2fnNIk

    • Kabel ausfädeln

    • Kunstoffabdeckung abheben

  19. ebkmMG6HlIfArd6U
    ebkmMG6HlIfArd6U
    4bRAJbxwSle2fo1s

    • Schrauben lösen

    • Abluftkanal abheben

  20. TW1VYEN36CcexoXw

    • Schraube lösen

    • Topfsicherung abheben

  21. 3LGvUwIf5MtCpZN4

    • Alle Kabel lösen und nach hinten legen

  22. QhdwOi6bHOxobOE1
    QhdwOi6bHOxobOE1
    TyxhVSYjCawswepF
    UdqZUaXIdXOT3OXY

    • Schrauben von Seitenblechen lösen

    • Beidseitig machen

  23. IBtHumZx2pSZ1wV3
    IBtHumZx2pSZ1wV3
    kB2MX4QAUJVSylTt

    • Seitenblech kippen

    • Seitenblech nach oben wegziehen

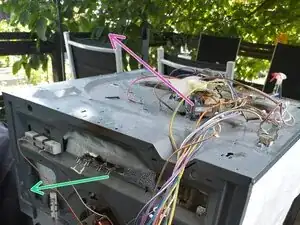

  24. Wp5Jeymo1HPvN1Un

    • Blech oben nach hinten wegkippen

    • Blech hinten wegziehen

  25. iLiomufpRg55KOMq
    iLiomufpRg55KOMq
    fOPkYaVayAfhRxxa
    ibFMdBVOQo5Swt2p

    • Kabel der Heizung oben abhängen

    • Kabel der Heizung unten abhängen

  26. t1tKaguPykHAukxU
    t1tKaguPykHAukxU
    2xGSJI6FgPYNXDKR
    vSWojjXqGrFXHGrm

    • Kabel der Ringheizung abhängen

    • Kabel der Lüfter abhängen

  27. eIKVYNtVflRrQOgH

    • Schrauben vom Heissluftleitblech demontieren

    • Heissluftleitblech demontieren

    • Mutter auf Lüfterrad demontieren

    • Mutter hat ein Linksgewinde

Conclusão

In dieser Anleitung siehst du die komplette Demontage. Hauptsächlich wird die Isolation getauscht.
