Replacement Clavier Toshiba Satellite L50-B

Escrito Por: Arnaud Milesi
  • Comentários: 3
Replacement Clavier Toshiba Satellite L50-B

Dificuldade

Modérée

Passos

21

Tempo necessário

45 minutes - 1 heure

Introdução

Ce tutoriel va vous permettre de démonter votre Toshiba Satellite L50-B-2E2 afin de pouvoir changer le clavier, et la structure cocquée à laquelle ce dernier est riveté (voir photo)

  1. Qekddmswwyh5CCmT

    • Vérifier visuellement que le modèle de clavier reçu est similaire à celui déjà en place sur l'ordinateur.

  2. cPtqS1b1pO2xjj52
    cPtqS1b1pO2xjj52
    OUtl2arrWNSIQtZI

    • Dévisser les 2 vis supérieurs à l'aide d'un tournevis cruciforme PH1

    • Retirer la baterie en la tirant dans la longueur

  3. w3VrkGNk2AS3W14K
    w3VrkGNk2AS3W14K
    SfULxejZYXPsGFVZ

    • Dévisser les 9 vis avec un tournevis cruciforme taille PH1.

    • Retirer le capot en prenant gardes aux différents points d'accroches. Utiliser un Spudger ou un iFixit Opening Tool disponible sur la boutique d'iFixit

  4. HtAwbeWavY4js5vX
    HtAwbeWavY4js5vX
    Iis6m1dSWmfTelMi
    IW2ggZFojkprFaOO

    • Visualiser la connexion avec la carte mère, puis tirer le lecteur de disque dans le sens de la longueur afin de le dissocier.

    • Extraire le lecteur de disque

  5. OrwSL35wtZ6COsBX
    OrwSL35wtZ6COsBX
    TvvkbwUHLPmag6ex
    lKmi3cmBKMhObXIR

    • Déconnecter la nappe qui relie la pièce inconnue 1 à la carte mère. Il s'agit d'un connecteur type ZIF. Si jamais, ce référer à ce tutoriel sur les différentes nappes et les système d'accroche : https://fr.ifixit.com/Tutoriel/Reconna%C...

    • Dévisser la vis à l'aide d'un tournevis cruciforme taille PH1

    • Extraire la pièce inconnue 1

  6. MNfSMTNH5yLveTgw
    MNfSMTNH5yLveTgw
    TCETQjDwJYJmSh1k
    yKfxdQdVPlW6IDUW

    • Retirer la partie plastique qui sert de cale au disque dur.

    • Tirer le disque dur dans le sens de la longueur afin de le dissocier de la carte mère

    • Extraire le disque dur

  7. N31scwUIUckl6ZZx
    N31scwUIUckl6ZZx
    EMgvVcGbnBSJKALf
    I6ClNAw2WxX2NxpR

    • Déconner la nappe reliant la pièce inconnue 2 à la carte mère. Le système d'attache/connecteur est de type ZIF.

    • Retirer la vis avec un tournevis cruciforme taille PH1

    • Extraire la pièce inconnue 2

  8. QNbfv2j4tcPyk3hk
    QNbfv2j4tcPyk3hk
    ILqeU1JoEWaOPCwC
    gDZLQ4bGi2RNbbW3

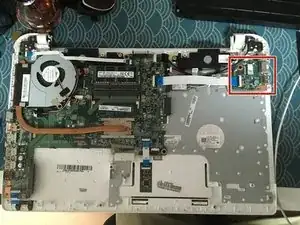

    • Déconnecter la nappe reliant cette carte Ethernet à la carte mère. Il s'agit d'un connecteur type ZIF.

    • Retirer la vis à l'aide d'un tournevis cruciforme taille PH1

    • Extraire la carte Ethernet

  9. UYkuJGXIOqHicNGQ
    UYkuJGXIOqHicNGQ
    QiaGZuiKshhoPQXN
    aqwsAPaWeAQq4I5O

    • Déconnecter le cable d'alimentation de la carte mère. Le connecteur est un connecteur type Connecteurs de faisceaux de câbles. Pour plus d'information sur comment le retirer : https://fr.ifixit.com/Tutoriel/Reconna%C...

    • Retirer la fiche femelle de son encoche

    • Faire attention aux chemins de cables

  10. KEW212Xr4EeWZNbB
    KEW212Xr4EeWZNbB
    RkkHpajdf23fMHmi
    q5w3Zvw3ERXv1kxN

    • Retirer la vis à l'aide d'un tournevis cruciforme de taille PH1

    • Déconnecter les 2 cables d'antennes

    • Attetion aux couleurs lors de la reconnection des deux cables lors du remontage de la pièce.

  11. PXknMxWvdatEJN2R
    PXknMxWvdatEJN2R
    FnMTfOUylyhoV4EV

    • Tirer la pièce dans le sens de la longueur afin de la désolidariser de la carte mère.

    • Attention au chemin de cables au remontage

  12. kKqlfnElXQHnZmGK

    • Déconnecteur le connnecteur. Il s'agit d'un connecteur type Connecteur de faisceaux de cables

  13. 1BSjHS1jeJgYIKiD

    • Déconnecter le connecteur type ZIF afin de déconnecter le Trackpad.

  14. eqdOH2h1kSWUD1Vd
    eqdOH2h1kSWUD1Vd
    N3IXvFWNdNoLvpoE

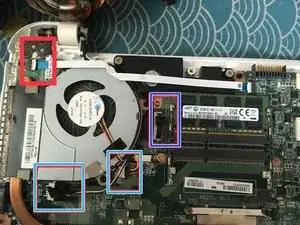

    • Déconnecteur le connecteur type ZIF

    • Déconnecteur le type Connecteur de nappe d'écran

    • Déconnecteur les 2 connecteurs type Connecteurs de faisceaux de cables

  15. kOpRxyNbXFuJH4CW
    kOpRxyNbXFuJH4CW
    RLAtZgLiXv2cVGbW
    yo6BtHYJERcVLsXH

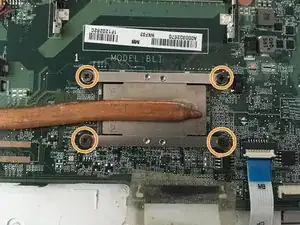

    • Extraire les 2 vis avec un tournevis cruciforme taille PH1

    • Extraire les 4 vis avec un tournevis cruciforme taille PH1

    • Retirer délicatement la partie vissée au 4 vis précédente : elle est thermocollée au processeur

    • Retirere le ventilateur et la nappe de refroidissement.

  16. fxeYVkAihVVSmAi1
    fxeYVkAihVVSmAi1
    vcov1soyHYrUjfWV

    • Retirer les 4 vis à l'aide d'un tournevis cruciforme taille PH1

  17. AWkEJOQkwaMBtHWs
    AWkEJOQkwaMBtHWs
    FXCkNeCjgSibUXUs

    • Retirer les 4 vis à l'aide d'un tournevis cruciforme PH1

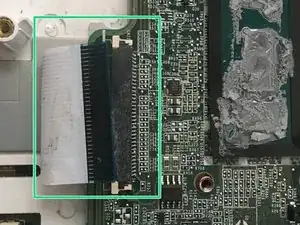

    • Retirer la nappe qui relie le clavier à la carte mère. Il s'agit d'un connecteur type Connecteur de nappe sans rabat de verrouillage. Tirer dessus pour pouvoir la retirer.

    bonjour, SVP ou se trouve la batterie CMOS

    thika. “Thika.Tic” tic -

    As far as I can tell, this particular laptop does not have a CMOS battery. Like many other modern laptops, it relies on the main battery to maintain the RTC/BIOS settings. Since the CMOS requires very little power, even an almost completely depleted battery will still have enough charge to maintain the settings. However, a battery that is completely dead will cause you to lose CMOS settings whenever the AC adapter is unplugged.

    À ma connaissance, cet ordinateur portable ne possède pas de pile CMOS. Comme beaucoup d'ordinateurs portables modernes, il utilise la batterie principale pour conserver les paramètres RTC/BIOS. La pile CMOS consommant très peu d'énergie, même une batterie presque déchargée conserve suffisamment de charge pour maintenir ces paramètres. En revanche, une batterie complètement déchargée entraîne la perte des paramètres CMOS dès que l'adaptateur secteur est débranché.

    Jerry Wheeler -

  18. 2WNkBpsJVLAuUBQR

    • Retirer la carte mère en prenant garde aux cables des haut-parleurs, aux différents nappes, ainsi qu'aux éventuelles attaches bordant les cotés de la carte mère.

  19. IMOPTayZVuuyo23W
    IMOPTayZVuuyo23W
    KQBoQNlf1dKWIrgm

    • Retirer les hauts parleurs en prenants garde aux chemins de cables, ainsi qu'au bande de Scotch éventuelles qui fixent les cables au chassis de l'appareil.

  20. QknQRRFB21iqZuqw
    QknQRRFB21iqZuqw
    qXRvHOaJXjREijFX

    • Dévisser les 2 vis respectives sur chaque système de fixation à l'aide d'un tournevis cruciforme de taille PH1

    • Pour extraire facilement le clavier, relever les systèmes de fixation (comme si l'écran était "ouvert" afin d'utiliser l'ordinateur de manière classique) afin de sortir le bloc clavier.

    • Utiliser un sèche cheveux afin de ramollir la colle qui fixe le Trackpad au bloc clavier.

    • Pousser le Trackpad afin de le décoller et de le désolidariser du bloc clavier.

    • Ne pas trop monter en température au risque de faire fondre certaines micro-soudures du Trackpad

    • Prendre garde à ne pas abimer le Trackpad lors du décollage de ce dernier. Bien qu'étant une pièce relativement solide, la colle est présente sur une bonne partie de sa surface (voir bande sur la pièce neuve) et est très efficace.

Conclusão

Bravo ! Vous avez terminé le démontage !

Pour réassembler votre appareil, suivez les instructions dans l'ordre inverse, en utilisant le nouveau bloc clavier en lieu et place de l’ancien.
