Remplacement du Fusible thermique sur GHD Classic V

Escrito Por: Caplou.com
  • Comentários: 4
Remplacement du Fusible thermique sur GHD Classic V

Dificuldade

Facile

Passos

7

Tempo necessário

15 minutes

Introdução

Vous pouvez utiliser ce tutoriel uniquement pour le GHD Classic V, Mini et Max dans le cas où celui-ci ne donne aucun signe de vie.

  1. WIgfnXfcXYnGMPd6
    WIgfnXfcXYnGMPd6
    ZETECavxrPFZxdSO

    • Avant de commencer, débranchez votre lisseur ghd.

    • Retirez les deux caches en plastique qui se situent de chaque coté à l'aide d'un outil fin et plat.

    • Les caches sont fixés via deux clips, attention à ne pas les casser.

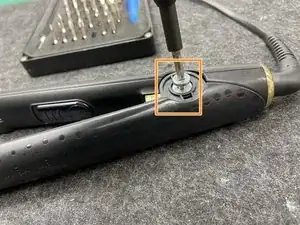

  2. YEUrqv5E46ZXtg46
    YEUrqv5E46ZXtg46
    TFQSiTSsZqV3kVGu

    • Dévissez la vis de maintien de charnière du coté droit.

    • Puis retirez le tube de centrage.

    • S'il est difficile de dévisser alors utilisez un tournevis cruciforme de chaque coté.

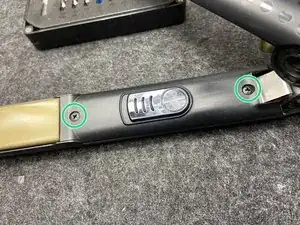

  3. Sed6FQfYIJTDPDAc

    • Dévissez les deux vis cruciformes afin de retirer le cache.

    • Le fusible thermique se trouve du coté "bouton power".

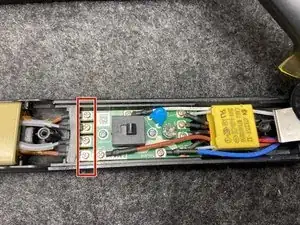

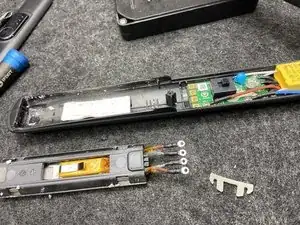

  4. vrbFdVXm1iHP5LCT
    vrbFdVXm1iHP5LCT
    RtrTPH1rkL2CCCDu

    • Dévissez maintenant les 4 vis de votre plaque puis sortez votre plaque.

    • Les deux vis présentes à chaque extrémité correspondent au fusible "Fuse", les deux vis présentes au centre correspondent à la plaque en céramique.

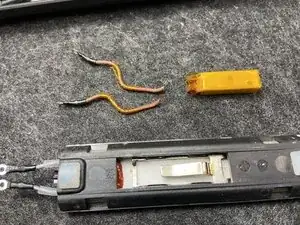

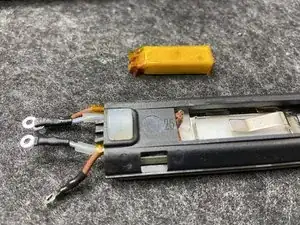

  5. owcXlMVYXrDxPuaJ
    owcXlMVYXrDxPuaJ
    ObFIGBDSjTR2URCX
    EEnwqDUDLQCSoyat

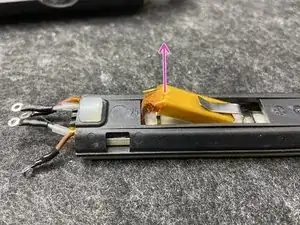

    • Levez légèrement le fusible vers le haut puis coupez les deux fils à l'aide d'une pince coupante.

    • Retirez maintenant le fusible de son logement ainsi que les deux fils en les tirant vers l'avant.

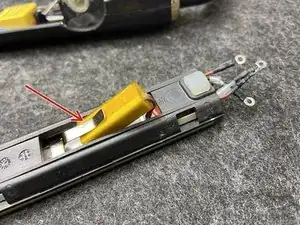

  6. KKwkH6bsVFrx3oED
    KKwkH6bsVFrx3oED
    4FKQZxKl1QBsjJIn
    cIlxYHKfGacQejmI

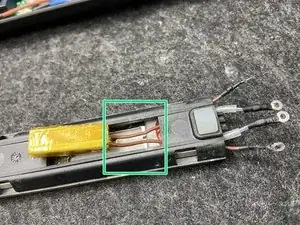

    • Commencez par insérer les feux fils de votre nouveau fusible puis laissez environ 1cm d'écart de fil.

    • Rentrez l'extrémité de votre fusible.

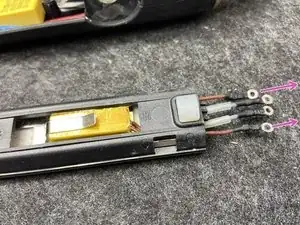

    • Tirez les deux fils de votre fusible vers l'extérieur afin de faire rentrer l'intégralité de votre fusible dans son logement.

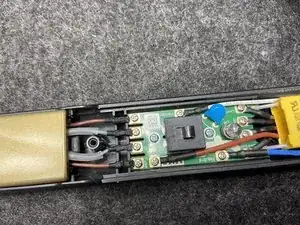

  7. SjIIoVTTGDAqRv2X

    • Attention, les deux fils blancs se vissent au centre, les deux fils marrons se vissent aux extrémités.

Conclusão

Pour réassembler votre appareil, suivez les instructions dans l'ordre inverse.
