Remplacement des curseurs de la Yamaha DM1000

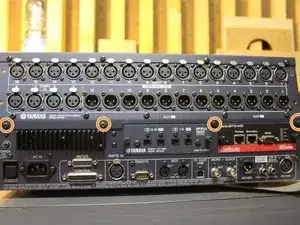

Dévissez les 5 vis :

3 vis dans la partie inférieure

2 vis dans la partie supérieure

Utilisez un tournevis cruciforme n° 4.

Retirez le connecteur Sub-D du bargraphe.

Dévissez les 4 vis (2 courtes / 2 longues) du support métallique de la table de mixage.

Dévissez les 15 vis.

Dévissez la vis plus petite.

Utilisez un tournevis cruciforme n°2.

Attention : ce sont des vis auto taraudeuses => risques de créer des copeaux lors du revissage.

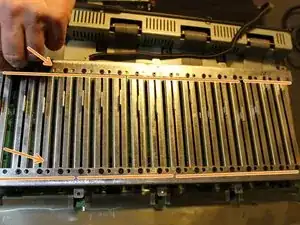

Ôtez les 16 + 1 curseurs avec vos doigts ou une carte en plastique.

Dévissez les 4 vis à l'arrière.

Dévissez les 4 vis à l'avant (cf. l'image de mauvaise qualité).

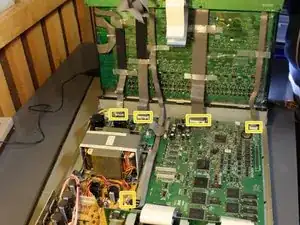

Débranchez soigneusement les deux connecteurs blancs de côté.

Débranchez soigneusement les deux nappes du bloc d'alimentation. Déverrouillez d'abord les connecteurs.

Ouvrez soigneusement la console d'arrière en avant en la saisissant par les côtés.

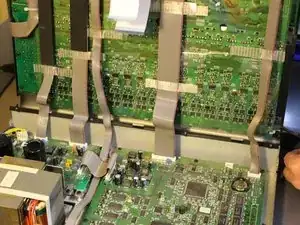

Ouvrez les connecteurs et déconnectez les 5 nappes.

Vous pouvez retirer à présent la partie supérieure de la console.

Coupez les serre-joint en plastique, quatre dans les coins et une sur une nappe.

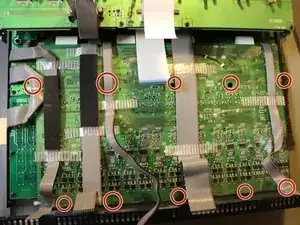

Dévissez les dix vis à l'aide d'un tournevis cruciforme n°2.

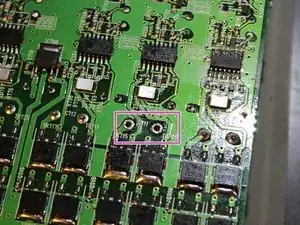

Dévissez les deux vis noires cruciformes n°2 de chaque curseur.

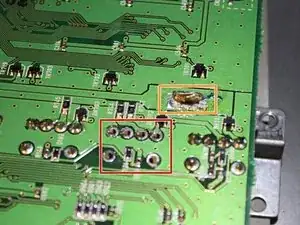

Dessoudez les quatre fixations en métal du circuit imprimé.

Dessoudez avec une pompe à dessouder les six broches du curseur.

Dessoudez les deux broches du moteur du curseur.

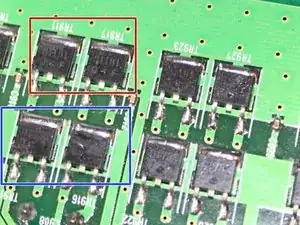

Remplacez les transistors par des neufs.

2SB1181

2SD1733

Ils sont difficiles à trouver car obsolètes.

Idée trouvée sur un Forum, provenant d'un technicien Yamaha : il propose d'ajouter une diode 4X 1N4148 par curseur pour protéger le transistor, comme une roue libre.

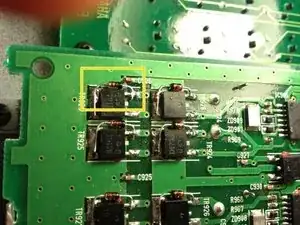

Ajoutez une diode entre la base et le collecteur comme illustré ci-contre.
