P775DM3 Replacement carte mère

Déverrouillez le verrou entouré en rouge.

Soulevez la batterie tout en déverrouillant le verrou entouré en rouge.

Dévissez les deux vis entourées en rouge

Faites coulissez la plaque dans le sens de la flèche

Soulevez le plaque

Dévissez la vis entourée en rouge

Soulevez le disque à l'aide de la languette entourée en vert

Retirez le disque dans le sens de la flèche

Dévissez la vis entourée en rouge.

Tirez le disque SSD dans le sens de la flèche rouge.

Dévissez les cinq vis entourées en rouge.

Faites coulissez la plaque dans le sens de la flèche rouge.

Soulevez la plaque.

Dévissez les deux vis entourées en rouge

Enfoncez un trombone dans les trois endroits indiqués en rouge

Soulevez le clavier et n'hésitez pas à mettre un peu de force

Déconnectez les trois connecteurs encadrés en rouge

Tirez le tiroir blanc dans la direction de la flèche pour déverrouiller le connecteur

Déconnectez le connecteur entouré en rouge

Tirez le tiroir noir dans la direction de la flèche pour déverrouiller le connecteur

Déconnectez le connecteur entouré en rouge

Soulevez le clapet qui retient le connecteur entouré en rouge

Déconnectez le connecteur entouré en rouge

Enlevez le clavier

Écartez les deux bras encadrés en rouge.

Retirez la barrette de RAM.

Déconnectez le connecteur entouré en rouge

Retirez la pile

Dévissez la vis entourée en rouge.

Déconnectez les deux connecteurs entourés en vert.

Retirez la carte WLAN

Dévissez les quatre grandes vis entourées en vert

Dévissez les cinq petites vis entourées en rouge

Soulevez le refroidisseur à l'aide des deux languettes entourées en bleu

Tirez le levier entouré en rouge dans le sens de la flèche rouge tout en appuyant dessus.

Dévissez les deux vis entourées en rouge

Soulevez la carte pour permettre l'accès au connecteur entouré en rouge

Déconnectez le connecteur entouré en rouge

Tirez la carte dans le sens de la flèche rouge

Dévissez les trois vis entourées en rouge.

Déconnectez le connecteur encadré en rouge.

Retirez le ventilateur

Dévissez les trois vis entourées en rouge.

Déconnectez le connecteur encadré en rouge.

Soulevez le ventilateur.

Soulevez le clapet qui retient les deux connecteurs encadrés en rouge

Déconnectez les deux connecteurs encadrés en rouge

Soulevez le clapet qui retient les deux connecteurs encadrés en rouge.

Déconnectez les deux connecteurs encadrés en rouge.

Déconnectez le connecteur encadré en vert.

Dévissez les vingt vis entourées en rouge.

Déclipsez le bord du boîtier aux deux endroits encadrés en vert.

Déclipsez le bord du boîtier aux deux endroits encadrés en vert.

Retirez le dessus du boîtier.

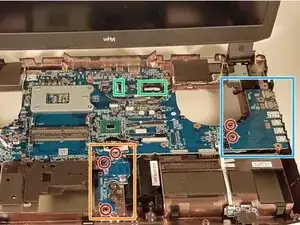

Dévissez les cinq vis entourées en rouge

Retirez la carte encadrée en bleu

Retirez la carte encadrée en orange

Déconnectez les deux connecteurs encadrés en vert

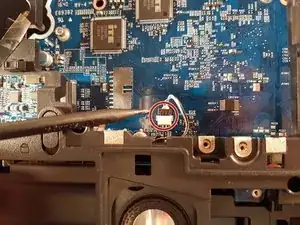

Déconnectez le connecteur entouré en rouge.

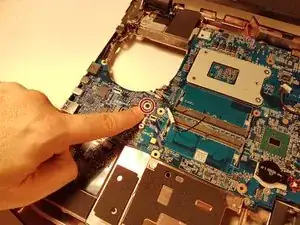

Dévissez la vis entourée en rouge.

Retirez la carte mère.
