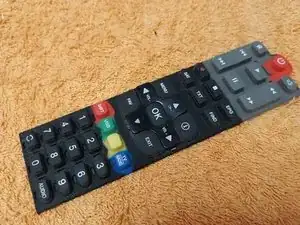

    • Conozcamos el interior de un mando a distancia de TV en este caso modelo ENGEL.

    • El mando se puede abrir con ayuda de un cuchillo de hoja fina insertándolo con cuidado y realizando una pequeña palanca en los laterales.

  2. NVJaSbEKXbDvkCpR
    NVJaSbEKXbDvkCpR
    rT4Rg5U6lQPfuTqj
    xkgXyOVcFSDr2HyJ

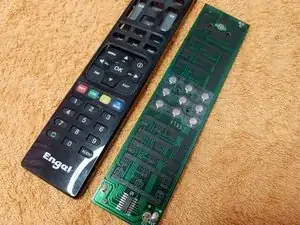

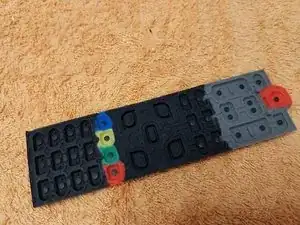

    • Vista de todas las partes que componen el mando, la pcb se puede limpiar con alcohol y la membrana de goma del teclado se puede limpiar con agua un cepillo de dientes y lavavajillas bajo el grifo, secándola bien posteriormente.

    • Video orientativo de la limpieza del mando

  3. eqHNcTmrtGccTDS3
    eqHNcTmrtGccTDS3
    4ZvUHDHM41gqGOUM
    hOkuxjfHGH2PEP3s
    • Este mando tiene un teclado "mixto" las teclas más utilizadas son de contacto metálico "click" al pulsar (el interior de estas está protegido por plástico que lo envuelve, y el resto de teclas, son de película de carbón activada por la goma conductora de la membrana.

  4. RdImWcaQEQNHESuY
    RdImWcaQEQNHESuY
    ew3yIwNMoIGHfFEG
    • Vista del único componente que puede ser susceptible de reparación, el diodo led infrarojos D1, ante un problema de soldadura rota o fría, el diodo puede fallar y no emitir luz infrarroja, solo recordar que esta luz es visible con una cámara de fotos digital o la cámara de un teléfono móvil.

    • Ante dudas sobre el estado de las soldaduras, el consejo es rehacer las soldaduras con un soldador de electrónica.

    • El otro componente que observamos arriba a la derecha, es la Resistencia de protección del diodo, R1.

    • Video explicativo sobre comprobación de mando a distancia con cámara de teléfono

  5. jnorLfm5ZCJCEa35
    jnorLfm5ZCJCEa35
    EbvljpWEVDqIsHwJ
    uGIW3NngtPVoD4fc
    • Vista del otro lado de la PCB tan solo podemos ver, los 2 muelles de + y - así como el diodo led Infrarrojo, "la pcb está vacía".

  6. Be6DW6Ayl2dQYNeG
    Be6DW6Ayl2dQYNeG
    RUU3WUgWUCpJUNYR
    CtdXRm3UHGVOfVek
    • Foto 1 vista de D1 y R1.

    • Foto 2 vista del microprocesador, en esta PCB, "lo hace todo" es un componente que si se avería no es reparable.

  7. RlcOSVy2ULmKYuRY
    RlcOSVy2ULmKYuRY
    hDkOgWoBvsJUrQ1e

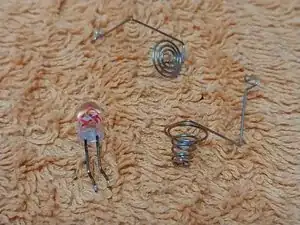

    • En este, mi caso no era una reparación, sino un desguace de un mando fuera de uso, por lo que solo he podido recuperar para reciclar 3 elementos, los 2 muelles de +, - y el diodo Led de Infrarojos, útil para otras reparaciones.

    • FIN de la Guía.

Conclusão

Para reensamblar tu dispositivo, sigue estas instrucciones en orden inverso.
