Introdução

Diese Anleitung soll helfen Fehler beim Einschalten eines LG OLED TV zu finden. Die Anleitung bezieht sich ausschliesslich auf die Netzteilplatine. Die Anleitung wurde anhand eines LG OLED65E8 erstellt, kann aber auch für ähnliche Modelle verwendet werden, da die Netzteilplatinen ähnlich sind.

  1. FHlSg55BQxbhP2qY
    FHlSg55BQxbhP2qY
    TRKvDPfBdYAeURcB

    • TV stromlos machen und hintere Abdeckung entfernen

    • Die Netzteilplatine hat grosse Kondensatoren, welche ausreichend Ladung für einen elektrischen Schock haben können. Daher sollte nach dem Trennen des Netzstecker einige Minuten gewartet werden, bis die Platine entfernt wird.

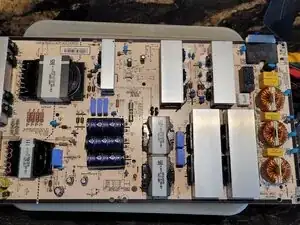

    • Netzteilplatine entfernen. Dazu schrauben lösen und die beiden Stecker zu den weiternen Platinen entfernen.

  2. eEQOpZJDcT2WqaxP

    • Um herauszufinden, ob das Netzteil grundsätzlich noch funktioniert, sollte zuerst die Standby-Spannung geprüft werden

    • Sobald der Netzstecker eingeschaltet ist, liegt an mehreren Stellen lebensgefährliche Netzspannung an. Die Platine sollte im eingesteckten Zustand nicht berührt werden.

    • Stecker P201 identifizieren und Spannung zwischen 12VM und Ground (GND) messen. Im Standby sollte die Spannung ca. 7.8V betragen.

    • Eine vorhandene Standby-Spannung von 7.8V setzt nicht automatisch voraus, dass die Netzteilplatine korrekt funktioniert. Ist die Spannung vorhanden, kann aber nicht genügend Strom geliefert werden um den TV im Standby zu betreiben (rote LED leuchtet), liegt der Fehler weiterhin beim Netzteil. Dies kann die Ursache jedoch eingrenzen.

  3. gGvrIiKYWQDrND4G

    • Auf dem Board befinden sich zwei Sicherungen. Mit dem Multimeter prüfen, ob beide Durchgang haben.

    • Falls diese keinen Durchgang haben, sollten diese mit einem gleichen Typ ersetzt werden.

  4. sWaWFHZgn5iSCpgg

    • Liegt zwar Standby-Spannung an, jedoch leuchtet die rote LED nicht könnte dies am ICL (Inrush Current Limiter) liegen. Dieser begrenzt den Einschaltstrom. Ist dieser Widerstand zu hoch, ist der Strom begrenzt und kann nicht mehr genügend Leistung für die weiteren Platinen zur verfügung gestellt werden

    • Wiederstand direkt auf dem Board mit einem Multimeter prüfen. Der Nennwiderstand sollte 5Ohm betragen. Unter 10Ohm sollte in Ordnung sein. Liegt der wiederstand jedoch im Kiloohm-Bereich, ist das Bauteil defekt und muss ersetzt werden

    • Um zu prüfen, ob dies den Fehler behebt, muss das Netzteil wieder eingebaut werden und versucht werden, den TV einzuschalten.

  5. yBmkF6VIBd4prHhG

    • Wenn Elektrolytkondesatoren fehlerhaft sind, blähen diese in den meisten Fällen auf (siehe Foto) oder laufen aus. Dazu kann optisch die Sollbruchstelle oben auf dem Kondensator oder nach ausgelaufenem Material in der Schaltung gesucht werden.

    • Fehlerhafte Kondensatoren sollten ersetzt werden. Achte darauf die Kondesatoren mit gleicher Kapazität, Toleranz, Klassifizierung und Spannungsfestigkeit zu ersetzen.

  6. 3MWaQd1FebRyFfJR
    3MWaQd1FebRyFfJR
    6Svr2ZAcyoW5FlP2

    • In einigen LG Netzteilen wurden minderwertige Folienkondensatoren von "Carli" verbaut. Diese kann man an der gelben Farbe erkennen (siehe Bild). Diese verlieren relativ schnell ihre Nennkapazität.

    • Beim diesem Netzteil wurden diese lediglich als Entstörkondensatoren verbaut. Eingangsseitige 0.47uF Kondensatorn. Diese führen nicht direkt zu einer Fehler, sollten bei einer Reparatur aber gleich mitersetzt werden.

    • Wurden die "Carli" Kondensatoren nicht nur eingangsseitig zur Entstörung verwendet, so sollten diese geprüft oder direkt ersetzt werden. In dieser Schaltung sind dies die blauen Kondensatoren wie im Foto (oder ähnlich).

    • Um die restliche Kapazität der Kondensatoren zu prüfen, sollten diese entlötet und mit einem Multimeter die Kapatität gemessen werden. Mehr als 10% Abweichung gilt als fehlerhaft. Achte darauf die Kondesatoren mit gleicher Kapazität, Toleranz, Klassifizierung, Spannungsfestigkeit AC/DC und Pinabstand zu ersetzen.

Conclusão

Netzplatine wieder einbauen und Abdeckung anbringen
