Kobo Glo E-reader Vervanging van de USB-poort

Escrito Por: Laura Ahsmann
  • Comentários: 8
Kobo Glo E-reader Vervanging van de USB-poort

Dificuldade

Gemiddeld

Passos

7

Tempo necessário

45 minuten

Introdução

Deze handleiding is bedoeld voor het repareren van de USB-poort van je E-reader. Je kunt deze handleiding gebruiken voor elk type e-reader, maar sommige stappen zullen net wat anders zijn. In dit voorbeeld gaat het over de Kobo Glo HD. Voor deze reparatie is een iFixit-reparatiekit gebruikt, samen met een soldeerstation dat onder een camera het beeld vergroot. Dit is aan te raden omdat de onderdelen erg klein zijn.

  1. 3DePVimIiCOyvWPX
    3DePVimIiCOyvWPX
    I1xQ2KNBOd5VYae3

    • Leg de schroefjes ergens neer waar je ze niet kwijt kunt raken.

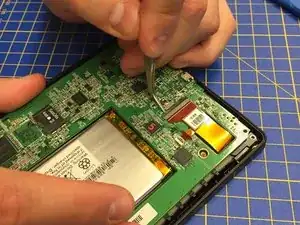

  2. ah1ZOQHJXkgudE2B

    • Hiervoor hoef je slechts de vergrendeling op de aansluiting omhoog te duwen.

  3. HnHQpEuOOuoaXNLq

    • Verwijder op voorzichtige wijze het moederbord uit je e-reader.

  4. ubQEMqfuovefkixo

    • Check alle zes de pinnen: de pinnen die geen spanning meten zitten los.

    Om welke 6 pinnen gaat dit en hoe test ik de spanning dan precies?

    Erwin van Walsem -

  5. dpOxHHa1JicGHCBb

    • Gebruik zo veel mogelijk flux (met behulp van bijvoorbeeld een flux stift).

    • Een vergroot-camera maakt het solderen wat makkelijker.

    • Zorg dat de pinnen niet met elkaar verbonden raken.

  6. VWnDMLtmCELqketR
    VWnDMLtmCELqketR
    4ItsiGvDolWFMC2o

    • Ben voorzichtig met de onderdelen die weer vastgezet moeten worden.

  7. AfCt2PHJkhvBf2xi

    • Check of alle functies van je e-reader weer werken voordat je deze weer volledig in elkaar zet.
