Installation du Mod Kit 8BitDo pour manette N64

Admirez la face avant de la manette rétro avant de l’oublier un peu, parce que vous allez la retourner pour le reste du démontage.

Utilisez un tournevis cruciforme #1 pour retirer les 7 vis de la partie arrière de la manette.

Utilisez un tournevis cruciforme #0 pour retirer les 2 vis situées dans le port d’expansion de la manette.

Retirez la coque arrière de la manette. Vous pouvez voir maintenant :

Le port d’alimentation de la manette

Le connecteur Game Pak

Les modules des gâchettes

Le module du bouton Z

Le module du joystick

Utilisez une spatule (spudger) ou un outil similaire pour faire délicatement levier sur le module du bouton Z, afin de le dégager du module du joystick.

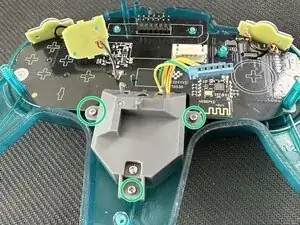

Retirez les 3 vis cruciformes #0 qui fixent le module joystick

Débranchez le câble du joystick de sa prise sur la carte mère.

Retirez le module joystick de la manette.

Retirez la carte mère, ainsi que les modules des gâchettes.

Votre manette est maintenant complètement démontée!

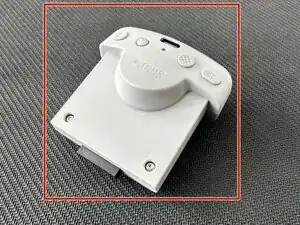

Le rumble pack / connecteur sans-fil.

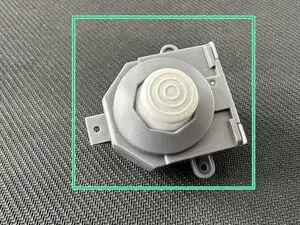

Le stick à effet hall.

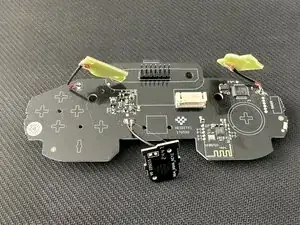

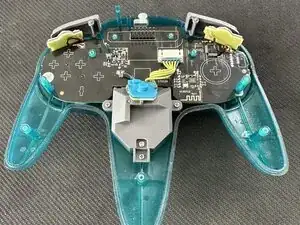

La nouvelle carte mère.

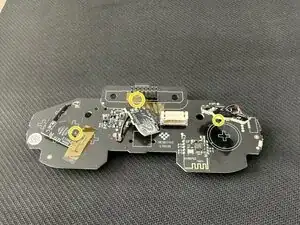

Retirer délicatement les adhésifs qui supportent les contacts propres au stick et boutons latéraux L, R. Attention les fils qui relient les contacts à la carte mère semblent fragiles.

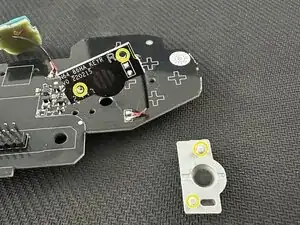

Fixer les membranes aux connecteurs de la nouvelle carte mère. Des ergots sont là pour vous aider à les positionner.

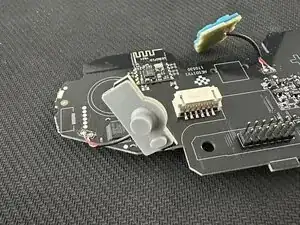

Positionner les boutons à leurs places, les ergots des boutons empêchent normalement tout mauvais positionnement.

Positionner la carte mère correctement sur la partie supérieure de la manette.

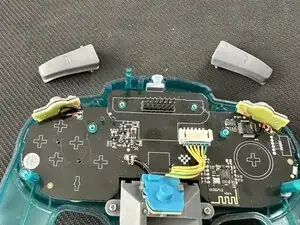

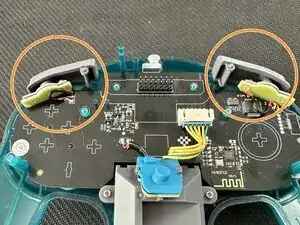

Positionnez les connecteurs des boutons L et R.

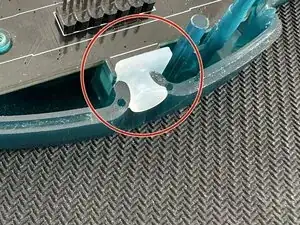

N'oubliez pas le silicone bouchant l'ancien emplacement du cable.

Positionnez le joystick.

Visser les trois vis.

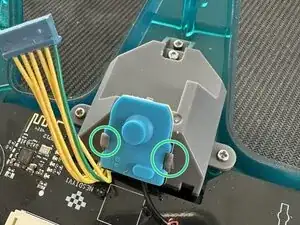

Insérer la fiche (et sa membrane) dédiée au bouton Z dans les encoches au dos du joystick.

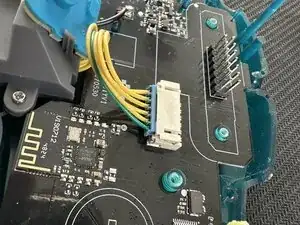

Insérer la fiche du joystick dans le connecteur prévu sur la carte mère.

Veillez à avoir la partie lisse au dessus. Le fils vert de la fiche doit être du côté du bouton L.

Si la manette est positionnée le stick vers vous, le bouton L est à droite car vous travaillez sur la partie supérieure à l'envers.

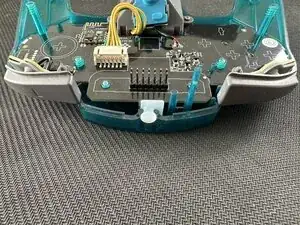

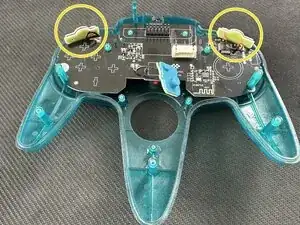

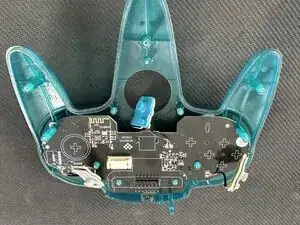

Disposez les boutons L et R comme sur l'image.

Positionnez le bouton Z sur la partie inférieure de la manette.

Assemblez les parties inférieure et supérieure de la manette.

Positionnez la partie inférieure sur la partie supérieure afin de ne pas désassembler les étapes précédentes.

Il est conseillé de ne visser, dans un premier temps, que les 3 premières vis de la manette, afin de limiter les étapes de désassemblage en cas de problème.

Insérer le rumble pack dans le port prévu à cet effet.

Pour cette partie nous allons utiliser la Nintendo Switch.

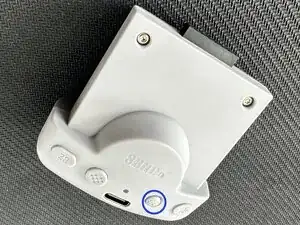

Connecter la manette à votre nintendo switch. Pour cela mettre le rumble pack en position "S" (via le commutateur inférieur), appuyer sur le bouton "Start" et maintenir le bouton de connexion du rumble pack.

Si la manette n'apparait pas essayer de la mettre à jour. (voir étape suivante)

Tester les boutons de la manette à l'aide du menu dédiés dans les paramètres de la switch. Section "Manettes & capteurs" puis sous-menu "Vérification des dispositifs d'entrée". Plus d'information sur la documentation officielle Nintendo.

n.b Il est important de verifier tous les boutons.

Télécharger le l'upgrade tool d'8BitDo.

Connecter à l'aide d'un cable USB-C la manette (rumble pack attaché à la manette) à votre ordinateur.

Faite la mise à jour. n.b Même si cette dernière indique de 1.00 à 1.00.

Lorsque tout fonctionne vous pouvez visser les vis restants.

Sans oublier les vis du port d'extension.
