Herramientas de fabricación casera y repuestos utiles para la reparacion de hornos microondas.

A la hora de reparar un horno microondas, a parte de las herramientas clásicas que podemos utilizar ya sean destornilladores Philips, Torx TT15, multímetro, etc., hay una serie de "Utensilios" que nos pueden ser de gran utilidad para realizar pruebas, y repuestos que podemos obtener de otros hornos viejos que por estar obsoletos hayamos desguazado.

Tenéis que tener en cuenta que la parte de alta tensión de un horno microondas, es igual o muy similar en el 90% de hornos fabricados, por lo que los componentes que obtengamos de un horno, casi seguro nos van a servir para realizar pruebas de funcionamiento y descarte de componentes en otro horno que tengamos averiado.

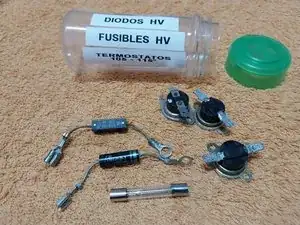

Estos que os muestro, son los componentes que yo tengo recopilados en una caja y algunas "herramientas caseras útiles”, de fabricación propia, para realizar comprobaciones y pruebas con mayor facilidad.

Veamos una a una, que herramientas son, y que nos aporta cada una.

Así como que repuestos merece la pena recopilar.

Fusible de ALTA TENSION HV, Es el elemento que mas se suele averiar en Hornos microondas, lo veremos instalado con diversos tipos de encapsulado, en la mayoría de hornos, une la salida de alta tensión del transformador, y el condensador o Capacitor de alta tensión.

EL FUSIBLE DE ALTA TENSIÓN, Es el rey de las averías de los hornos microondas, puede fundirse por 2 motivos.

1º Motivo: Por avería del condensador de Alta tensión (por lo que tendremos 2 problemas realmente, (Fusible fundido + Condensador averiado).

2º Motivo: Menos frecuente, pero también probable, puede fundirse el fusible, por mero desgaste del hilo interior, por lo que la opción es sustituirlo y volver a probar el horno.

Por lo que, ante un problema de fusible fundido, lo primero es sustituirlo por uno igual o ligeramente mayor, y si vuelve a fundir al probar el horno, sustituir fusible + Condensador de Alta tensión

Aunque este fusible es similar al usado en electrónica, TIENE UNAS MEDIDAS físicas MAYORES, y un voltaje de trabajo de 5 KV. su valor habitual está entre 0,65A y 0,8A NUNCA LO PONGAIS DE MAS DE 0,8 A y NUNCA - NUNCA un trozo de hilo en sustitución del fusible, NUNCA DE DEBE HACER, POR VUESTRA SEGURIDAD Y LA DEL PROPIO HORNO.

VIDEOS SOBRE EL FUSIBLE: https://www.youtube.com/watch?v=Lc96Xt8w...

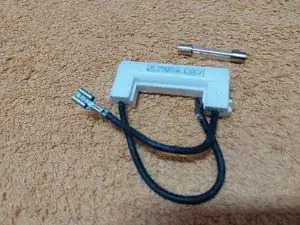

HERRAMIENTA CASERA: Que nos permite comprobar el fusible con multímetro en escala de ohms, sin sacar el fusible del horno microondas.

VIDEO EXPLICATIVO: https://www.youtube.com/watch?v=pBgEfN63...

CONDENSADOR DE ALTA TENSIÓN es como se dice en España, o CAPACITOR, como se dice en muchos otros países de latino América, NO VOY A ENTRAR NUEVAMENTE EN ESA POLEMICA (Estoy ya cansado de discutir cual es la forma correcta de denominarlo), cada uno en su país lo dice de una manera.

Junto con el fusible de Alta tensión, es también el rey de las averías en hornos microondas, ya que muchas veces el condensador dañado, funde el fusible de protección, por lo que se sustituirían ambos, (2 elementos dañados).

El condensador de HV o Alta tensión, soporta hasta 2000 o 2100 V tal como veréis indicado en su carcasa, trabaja realmente en torno a los 1500 V, SI, LEISTE BIEN, 1500 V de ahí la explicación de que sea el componente que habitualmente se suela averiar en hornos, microondas, es mucho voltaje para un dieléctrico interno de papel y aceite.

Por lo que su desgaste es muy elevado y suele averiarse en mutitud de hornos.¿Que averías presenta el condensador?

1º Dieléctrico interno perforado, "Salta una chispa interior” que funde el fusible de HV. Si lo comprobamos con multímetro, en unos casos puede darnos el fallo y en otros NO, nos dará un falso OK = correcto, ya que esta chispa o perforación del dieléctrico se produce en alta tensión a los 1500 v por lo que el multímetro no puede medir este salto.

2º Descapacitado o bajo de capacidad, el horno va dejando de calentar paulatinamente, esto lo podéis comprobar con un capacímetro.

3º Condensador Cortocircuitado, está el dieléctrico interno totalmente perforado por lo que da una continuidad eléctrica mucho menor que 10 MegaOhms (De la resistencia interna de auto descarga), también puede dar medida de cortocircuito entre alguno de los polos y la carcasa metálica, pero es menos probable.

En el condensador, debemos tener en cuenta 3 parámetros, aunque realmente el importante es uno, LOS MICROFARADIOS, uF.

1º CAPACIDAD DEL CONDENSADOR, uF MICROFARADIOS, Podemos realizar pruebas, con un condensador de más o menos uF, que tengamos de repuesto o para pruebas, en un horno con un condensador de otro valor de uF, PERO OJO, PARA SUSTITUIR Y DEJAR UN REPUESTO DEFINITIVO, DEBEMOS USAR EL MISMO VALOR QUE LLEVA EL HORNO.

Esto es debido a que, si variamos el valor del condensador, variamos la frecuencia de trabajo del horno, y el que sale perjudicado con este cambio es el MAGNETRON, que se sobrecalienta.

2º Otro valor a tener en cuenta es la RESISTENCIA INTERNA DE 10 MegaOhms DE AUTODESCARGA DEL CONDENSADOR, (ESTA PURAMENTE ES UN SISTEMA DE SEGURIDAD), que descarga el condensador en un par de minutos cuando el horno se apaga. OJO podemos encontrar condensadores antiguos de más de 15 o 20 años, que no la tengan en su interior.

ESOS CONDENSADORES SON PELIGROSOS - YA QUE DEJAN CARGA ACUMULADA DURANTE HORAS.

3º VOLTAJE DEL CONDENSADOR: Este valor no significa que trabaje a 2000 ó 2100 V, SINO QUE SOPORTA HASTA VALORES DE 2000 o 2100 V por lo que es el valor menos crítico, ya que todos los condensadores de horno microondas, como mínimo soportan 2000 V.

ANTES DE MANIPULAR UN CONDENSADOR, O SACARLO DE UN HORNO, DEBEMOS DECARGARLO COMO MEDIDA DE SEGURIDAD, puenteando con un alicate de punta plana sus 2 terminales durante 5 a 10 seg, se puede realizar con un cable o una tijera, pero un alicate de punta plana es mucho más seguro y fiable, no está de más puentear 2 veces.

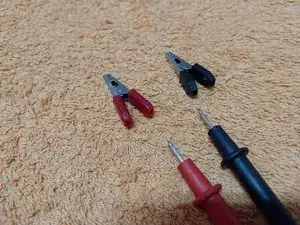

Otros Ejemplos de cables para la descarga del condensador y un utensilio casero que hice, con resistencias internas.

VIDEOS DIVERSOS METODOS DE DESCARGA DE CONDENSADORES: https://www.youtube.com/watch?v=-XVpuC-t...

Ejemplo de un condensador que su medida de microfaradios, es correcta, No esta cortocircuitado, ni entre terminales ni con la carcasa. Pero está averiado.

Lo único que presenta anómalo, es el valor de la resistencia interna, que da infinito = 1.. Resistencia abierta, POR LO QUE DEJA CARGA ACUMULADA. – PELIGRO -

¿Qué avería tiene realmente? DIELECTRICO SEMIPERFORADO, el condensador falla al trabajar en alta tensión, por lo que el voltaje atraviesa el dieléctrico y funde el fusible de alta tensión.

Se ha sustituido Fusible + Condensador.

La forma rápida de descartarlo, es teniendo otro de repuesto para realizar pruebas.

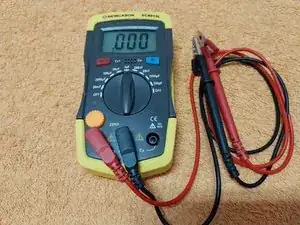

Capacímetro: Es un aparato útil en la comprobación de condensadores de hornos microondas, aunque no es vital tenerlo, pero si es interesante y nos aporta valor añadido al poder realizar una comprobación real de la capacidad en uF del condensador.

Hay muchos modelos y de muchos precios en el mercado incluso multímetros que miden capacidad, este es solo un ejemplo.

A lo hora de realizar una medida del condensador, aunque lo hayamos descargado antes de sacarlo del horno SIEMPRE- SIEMPRE - SIEMPRE, ANTES DE MEDIR UN CONDENSADOR DEBEMOS VOLVER A DESCARGARLO, PUENTEANDO SUS TERMINALES, ya que una pequeña tensión residual de tan solo 5 o 10 v que pueda quedar acumulada en el condensador, DAÑA EL APARATO DE MEDIDA.

Todos los capacímetro que se acaban averiado, es debido a que se ha realizado medida en un condensador con algo de voltaje acumulado. AUNQUE LLEVEN DIAS SIN USO, DESCARGARLOS DE NUEVO (PUENTRE ENTRE TERMINALES CON UN ALICATE AISLADO) es el mejor consejo que os puedo dar.

Ejemplo de medida de capacidad de un condensador averiado con dieléctrico semi perforado, como veis la medida es correcta 1 uF.

Por eso la indicación de que en condensadores no solo importa su capacidad, también debemos comprobarlos con multímetro en escala de ohmios para comprobar posibles derivaciones entre polo y carcasa metálica, y comprobar su resistencia de auto descarga interna.

VIDEOS SOBRE DIVERSOS METODOS DE COMPROBACIÓN DE CONDENSADORES DE HORNOS MICROONDAS: https://www.youtube.com/watch?v=LOjMQxmf...

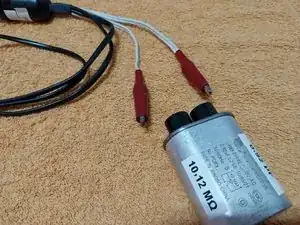

HERRAMIENTA CASERA - CABLE DE TEST CON BOMBILLA, PARA COMPROBACION DE CONDENSADORES DE HORNOS MICROONDAS, el cable de test COMO LAMPARA SERIE, se usa desde hace muuuuchos años, pero NADIE LO USABA PARA COMPROBAR CONDENSADORES DE HORNOS MICROONDAS.

Quien diga lo contrario, que me lo muestre un video de fecha anterior a los míos del año 16/05/2010. https://www.youtube.com/watch?v=X0kAPs0X... ya que no se veían perfectos los videos hice un remake: https://www.youtube.com/watch?v=C7QUDwV2... ampliando las cualidades

En el cable de test, para horno microondas debemos utilizar una bombilla de 15 w DE FILAMENTEO ojo a eso, TODAS LAS DEMAS CFL, LED ETC NO SIRVEN, podemos usar la bombilla del propio horno.

Para que el cable me sirva para comprobar otro tipo de condensadores, utilizo un casquillo E27 con un adaptador a rosca E14 (Bombilla pequeña).

Esquema original del cable comprobador, el básico, y el mejorado con interruptor, nos permite comprobar la bombilla.

La conexión que se ve en el centro en el esquema, está realizada dentro del portalámparas, tan solo para que no quede fuera y quede más estético.

Con el cable de test y una bombilla del voltaje de red de nuestro país y 15 W, podemos comprobar de forma rudimentaria, pero muy efectiva, condensadores desde 0,90 uF hasta 1,10 uF. (Nos sirve la bombilla del propio microondas).

EL DIAGRAMA LO TENEIS AQUI: HE ACTUALIZADO EL DOCUMENTO SOBRE EL CABLE DE TEST, para abrir el pdf, el pasword o clave es: repara https://drive.google.com/file/d/1IspqWnQ...

Al testear un condensador OK, la intensidad atraviesa el condensador, ya que es un circuito serie formado por el condensador + la bombilla, un condensador OK tan solo enciende tenuemente el filamento de la bombilla.

Con el interruptor abierto (No puenteamos el condensador) por lo que queda un circuito serie de condensador + bombilla, si el condensador este está OK la bombilla de 15 w se encenderá tenue.

SI AL CONECTAR EL CONDENSADOR LA BOMBILLA NO ENCIENDE NADA = NOK CONDENSADOR BAJO DE CAPACIDAD, DESCAPACITADO = AVERIADO.

SI AL CONECTAR EL CONDENSADOR LA BOMBILLA SE ENCIENDE AL 100% O CASI 100% = CONDENSADOR CON EL DIELECTRICO PERFORADO = CORTOCIRCUITADO = AVERIADO

VIDEOS SOBRE TEST DE CONDENSADORES:https://www.youtube.com/watch?v=LOjMQxmf...

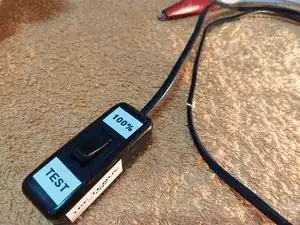

Con la perilla, en modo 100% (INTERRUPTOR CERRADO) lo único que hacemos es puentear las dos pinzas de cocodrilo, es decir dar paso directo de alimentación a la bombilla, por lo que está se ilumina al 100%.

La perilla nos sirve para comprobar que la bombilla no está fundida ya que cerrando el interruptor es exactamente el mismo circuito que tendríamos en una lámpara de mesa de noche, el interruptor anula las pinzas de cocodrilo, es lo mismo que puentearlas.

Al pulsar el interruptor de la perilla = CERRAR EL INTERRUPTOR = damos paso al circuito, por lo que la bombilla de enciende al 100%.

Es exactamente lo mismo que si puenteamos las dos pinzas de cocodrilo, cerramos el circuito. En el paso 17 lo tenéis aún mejor explicado.

BOMBILLA A USAR PARA COMPROBACION DE CONDENSADORES, 15 W sirve una bombilla DE FILAMENTO. NO SIRVEN BOMBILLAS LED NI BOMBILLAS CFL DE BAJO CONSUMO, Necesitamos que la bombilla tenga un filamento resistivo para que se produzca una caída de tensión en ella, por lo tanto, varíe el nivel de luz.

QUE BOMBILLAS NO SIRVEN PARA ESTE USO:

Bombillas de horno, de frigorífico, o la misma del propio horno microondas.

QUE BOMBILLAS NO SIRVEN:

Tipo tubo fluorescente CFL de bajo consumo, ni bombillas led de ya que todas estas LLEVAN PLACA ELECTRONICA.

Foto 1 ejemplo del uso: BOMBILLA APAGADA si no COLOCAMOS NINGUN CONDENSADOR y SI EL INTERRUPTOR ESTA ABIERTO. OJO, EN LA PINZAS TENEMOS TENSION, MANIPULAD CON CUIDADO.

Foto 2 ejemplo del uso: SI PULSAMOS EL INTERRUPTOR PUENTEAMOS LAS PINZAS DE COCODRILO, POR LO QUE SE ENCIENDE LA BOMBILLA AL 100%. OJO, EN LA PINZAS TENEMOS TENSION, MANIPULAD CON CUIDADO.

Foto 3 ejemplo del uso: SI TENEMOS ABIERTO EL INTERRUPTOR PERO PUENTEAMOS LAS PINZAS DE COCODRILO, (Test de OK bombilla) REALIZAMOS LA MISMA FUNCION DEL PASO 2 ENCIENDE LA BOMBILLA AL 100% . OJO, EN LA PINZAS TENEMOS TENSION, MANIPULAD CON CUIDADO.

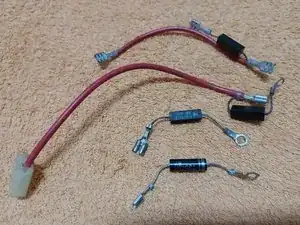

DIODOS DE HV, no es una avería muy común en hornos microondas, pero también nos podemos encontrar con avería del diodo de alta tensión, el aparato No calienta. El diodo HV, NO se puede comprobar con multímetro directamente, se ha de comprobar con tensión, superior a 9 o 12 V DC, pero hay varios métodos de test.

Diversos videos con diversos métodos de comprobación de los diodos de HV de horno microondas: https://www.youtube.com/watch?v=UDagUJc4...

Resulta muy útil guardar algunos diodos de hornos desguazados, para poder realizar pruebas. SINTOMA DE LA AVERIA: El horno no calienta y condensador y fusible de alta tensión están OK.

Foto 3: Resistencia de 1 K ohms , muy útil cuando se comprueba el diodo con voltaje, preferiblemente con 48 V (Nos sirve un alimentador de impresora para conseguirlos).

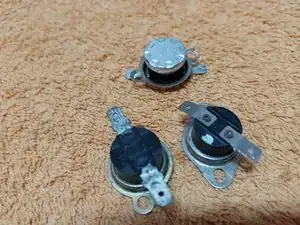

TERMOSTATO: En un horno dependiendo de cada modelo, podemos tener 2 y hasta 3 elementos, uno sobre la cámara de cocción, otro a veces en la parte inferior de la cámara y otro más sobre el magnetrón, si cualquiera de ellos soporta una sobre temperatura, se abre, cortando el funcionamiento, a veces se queman quedando abiertos.

Un termostato, no es más que un interruptor por temperatura, por lo que solo tiene 2 estados, CERRADO Ó ABIERTO. Hay termostatos NC Normalmente Cerrados y NA Normalmente Abiertos, en hornos se utilizan los NC normalmente cerrados, que se abren ante una sobre temperatura.

Unos videos sobre la comprobación de termostatos: https://www.youtube.com/watch?v=cRqXLI52...

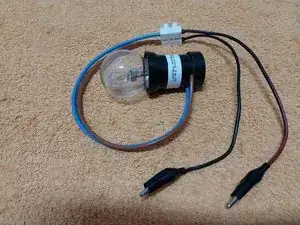

HERRAMIENTA CASERA: Portalámparas con bombilla y (2 pinzas de cocodrilo o conectores faston) , es una herramienta casera muy útil, sumamente fácil de construir y económica, que nos permite comprobar de forma visual, fácil y sencilla, el funcionamiento del reloj temporizador del horno de salida del relé de la placa electrónica.

De forma fácil comprobaremos si llega tensión de entrada de alimentación al transformador de alta tensión. Con la bombilla se detecta muy fácilmente de forma visual, avería en el reloj temporizador.

Un video donde se explica la metodología, donde se ve la utilidad de esta herramienta: https://www.youtube.com/watch?v=WrPb8-vx...

HERRAMIENTA CASERA: 2 modelos de cables de TEST que yo uso, muy útiles para pruebas de componentes en hornos microondas.

Cable Negro con 2 pinzas de cocodrilo y lámpara de neón en el extremo, nos indicará cuando estamos alimentando el cable.

Cable Gris, con 2 terminales faston en el extremo, asilados, útil para probar el transformador de alta tensión, por ejemplo.

También útil para probar condensador de HV alimentándolo a voltaje de red eléctrica.

Multímetro o Polímetro o Testar, en cada país se denomina de una manera, poco que decir de él ya que es una herramienta multiusos para múltiples medidas de resistencia, voltaje AC, voltaje DC, etc.

Algunos videos sobre uso del multímetro: https://www.youtube.com/watch?v=l4vD14yM...

Buscapolos, no se usa mucho pero también puede resultar útil.

HERRAMIENTAS CASERAS: 2 comprobadores de funcionamiento, (Microondas OK en la camara de cooción) realizados con una lampara de Neón y otro con tubo CFL de una bombilla, https://www.youtube.com/watch?v=gvfdlJGf...

Estos 2 métodos de comprobación de presencia de microondas, solo se pueden usar un instante, para no dañar el magnetrón, nos evitan tener que meter un vaso con agua, ponerlo a calentar y comprobar 30 seg después si ha calentado, tanto con el neón como con el tubo fluorescente, vemos la presencia de microondas al instante.

Otro comprobador utilizando el tubo fluorescente de una lampara CFL: https://www.youtube.com/watch?v=v-mCNVSI...

Tanto este como el anterior método de comprobación de presencia de microondas, solo se pueden usar un instante, para no dañar el magnetrón, nos evitan tener que meter un vaso con agua, ponerlo a calentar y comprobar 30 seg después si ha calentado, tanto con el neón como con el tubo fluorescente, vemos la presencia de microondas al instante.

COMPROBADOR DE ALTA TENSION para test de la parte de Alta Tensión del transformador de horno microondas.

Es la "última herramienta" que he diseñado "hasta fecha 09/05/2023" nos permite comprobar sin peligro si el Trafo de alta tensión de horno microondas tiene Alta tensión en su bobinado de salida de Alta.

El documento IFIXIT explicativo: https://es.ifixit.com/Gu%C3%ADa/HERRAMIE...

Unos videos sobre esta herramienta: https://www.youtube.com/watch?v=k4HNiBZS...

Magnetrón reciclado, retirado de un horno que se desguazó, muy útil para realizar pruebas de funcionamiento y descarte de avería en el magnetrón.

Aunque parezca imposible, podemos encontrarnos (tal como puede pasar con el condensador), un magnetrón que de todas las medidas OK y que no funcione, por lo que resulta muy útil tener uno de repuesto para realizar pruebas.

Videos sobre el magnetron y su forma de testearlo: https://www.youtube.com/watch?v=xv9R8ilF...

OTRA HERRAMIENTA CASERA: Esta herramienta nos ayuda en la inserción de los tornillos del magnetrón, una tarea complicada debido al potente imán del magnetrón.

Video del uso de la herramienta: https://www.youtube.com/watch?v=JYZFqB7l...

Aislador de red, nos permite utilizar una clavija de enchufe shucco con toma de tierra, sin conectar esta, por lo que, para pruebas ante problemas de derivación a tierra, la tengo con el equipo de herramientas, aunque no la he usado a penas, a veces, resulta útil tenerla a mano.

Podemos añadir a estos componentes, que nos pueden ayudar en las pruebas por descarte, tales como algunas bombillas de horno. unos videos: https://www.youtube.com/watch?v=TAYnLRLC...

Tranformador de Alta Tensión, siempre es útil tener uno para realizar posibles pruebas, unos videos: https://www.youtube.com/watch?v=VTrLaCVR...

Otros elementos también reciclados, de desguace de hornos que pueden ayudarnos en las pruebas y test de componentes:

Resistencias de protección.

Switches de puerta.

Motor de plato giratorio, OJO hay de 3 voltajes diferentes, 230V para Europa, 21 V y 110 V paises con red a 110 V.
