Herramienta de construccion casera, punto de luz interior para reparación de tostadoras.

LINTERNA O PUNTO DE LUZ PORTATIL PARA ILUMINACION DEL INTERIOR DE TOSTADORAS Y FACILITAR LAS TAREAS DE REPARACIÓN DE HILO DE NICROM ROTO.

Realizado con un trozo de alucobond, (Aluminio - plástico - Aluminio) también se puede realizar con un trozo de aluminio o chapa metálica sobrante de lo que tengo en el trastero para pequeñas diseños y reparaciones.

¿Qué utilidades nos aporta está herramienta?. 1º ILUMINAR TODA EL HUECO INTERIOR de la tostadora. 2º SUJETAR LA GUIA MOVIL DONDE APOYA LA TOSTADA, FIJANDOLA EN LA PARTE INFERIOR, para facilitar la introducción de las manos y las herramientas. 3º EN TOSTADORAS SENCILLAS DE SOLO UN HUECO, SEPARACION DE LAS 2 GUIAS LATERALES QUE CENTRAN LA TOSTADA

Pruebas con diversos trozos de chapa metaliza para determinar cual se adapta mejor al hueco.

En la última foto aparece un obturador metálico que tapaba uno de los huecos traseros de un PC doméstico

Realizo una pequeña hendidura en la parte inferior, para encajar en ella la parte inferior móvil de la tostadora, para de esta manera a parte de 1º iluminar el interior, en 2º Lugar, enclavar el mecanismo en la parte inferior, para que no moleste y deje hueco libre, 3º Esta pieza a demás separara los alambres laterales que centran el pan.

3 ventajas que nos aportará esta herramienta casera:

La chapa original iba ideal para tostadoras anchas, pero para tostadoras dobles no servía ya que no cabía, por lo que he tenido que recortarla adaptándome el hueco más estrecho.

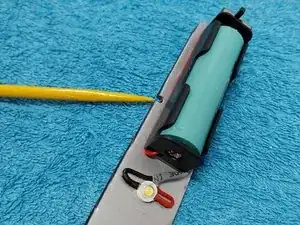

Taladrado del agujero posterior donde se colocará un tornillo embutido con tuerca que realizará la función de punto de enclavamiento, dicha función también la puede realizar una muesca en la parte lateral.

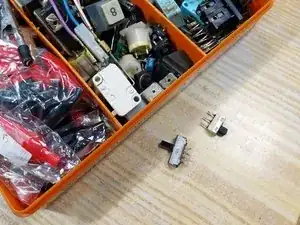

Buscando en la caja de restos y componentes varios un interruptor deslizante pequeño procedente del desguace de una placa.

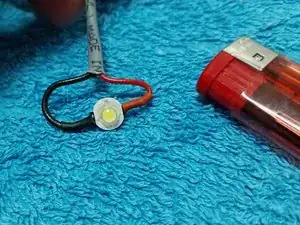

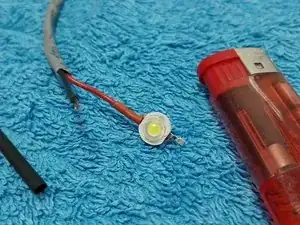

Proceso de soldadura del led de alta luminosidad de 3,7 V, protección de terminales con termo retráctil

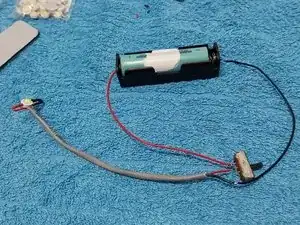

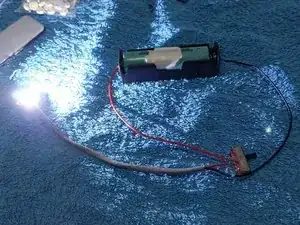

1ª prueba de iluminación, conectando provisionalmente el portapila y el led, para determinar a qué altura de debe colocar el led, pegado a la chapa metálica, que para estos led de alta luminosidad realiza la función de disipador de calor.

Comprobando diversas alturas donde colocar el led, la más adecuada a la mitad de la pared lateral.

Cinta adhesiva de doble cara para colocar el portapilas en la placa metaliza, previamente he colocado el tornillo con tuerca, embutido que realiza el enclavamiento del conjunto.

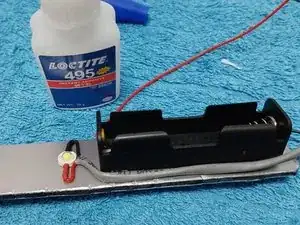

El led se pega con cianolit a la chapa metálica para que esta disipe su temperatura.

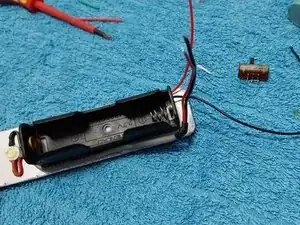

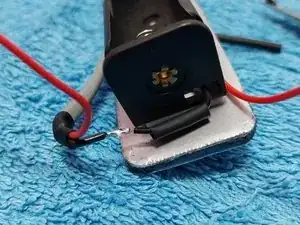

Una vez sujeto led y portapilas se procede a colocar el cableado, sujetándolo con pegamenteo cianolit en los dos laterales del portapilas.

Procedo a soldar el interruptor deslizante en el cable Rojo +.

Vista del interruptor soldado, protegidas las 2 conexiones con tubo termo retráctil y vista de la mesa de la cocina donde realizo el trabajo, no es necesario tener una mesa taller para poder desarrollar un hobby.

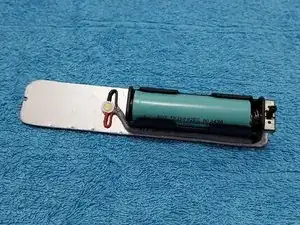

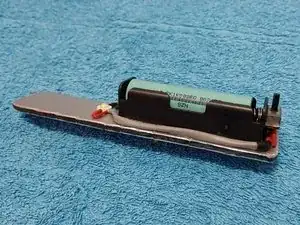

Vistas del conjunto ya finalizado, en si es un diseño muy simple.

1º foto detalle de la hendidura lateral utilizada con "enclavamiento opcional" si el tornillo posterior no tiene un punto de anclaje adecuado.

2º Detalle del led.

3º Detalle del interruptor.

Punto de luz funcionando y detalle del tornillo posterior de anclaje al tostador.

Insertando la herramienta en una TOSTADORA DOBLE.

Herramienta enclavada y aspecto del punto de iluminacion funcionando, nos permite trabajar con iluminación 100% de la parte interior, comparativa con el otro hueco oscuro.

Detalle del tornillo posterior de anclaje, tan solo se apoya en la partesuperior del huecos de la guía.

Comparativa de uso del punto de luz, en una tostadora simple de un solo hueco, (Mas ancho y largo que en las tostadoras dobles).

1º Detalle de cómo se acopla la hendidura en la parte inferior, empujando hasta el fondo la pieza donde apoya el pan.

2º Detalle de la hendidura lateral, que nos sirve como anclaje opcional, en tostadoras de solo un hueco, sujetando las varillas guía.

3º Detalle de la hendidura lateral sin enclavar.

Fotos detalle del montaje.

Fotos detalle del Led y letrero indicativo realizado con DYMO.

Detalle del tornillo + tuerca de cabeza embutida, para que no se atasque en la hendidura donde se inserta (La misma tiene un filo en L y atascaba), lo he enfundado en tubo termo retráctil.

Lista de materiales: Un trozo de chapa metálica, Porta pilas de 3,7 v, Batería de 3,7 v, un trozo de cable rojo y negro, tornillo cabeza embutida con tuerca de 3 mm, led de alta luminosidad (3,7 v), interruptor deslizante, tubo termo retráctil varios colores, cinta adhesiva doble cara, pegamento secado rápido cianolit, Led y portapìlas ALIEXPRESS

Espero que os haya gustado este diseño casero. que os pueda ser de utilidad la misma idea, o que sirva para generar diseños similares, adaptándolo cada uno a sus necesidades particulares.
