Fase 2 Placa Eletrônica LAÇATUDO

Dificuldade

Muito fácil

Passos

5

Tempo necessário

Nenhuma estimativa

Introdução

  1. hlLINwC5QVTAgIDT
    hlLINwC5QVTAgIDT
    OHrYVQ3liAX1hPCV

    • Retire a Laça tudo da tomada antes de começar a desmontá-la.

    • Então retire os 2 parafusos MAQ instalados na parte traseira da tampa superior da maquina, e após isso retire 2 parafusos MAQ CHAT, na parte superior. com o auxilio de uma chave Phillips 1/8. (Foto 1)

    • Com os parafusos retirados retire a tampa Superior. (Foto 2)

  2. ZVowg1QQS31ZdVvs
    ZVowg1QQS31ZdVvs
    INiZaVd2HTaWZHGt
    J6wXFGxZTRdheoSo

    • Agora vamos retirar a tampa traseira, para isso retire os 5 parafusos Phillips MAQ, fixados na parte posterior da maquina.

    • Após retirar o Parafuso vamos retirar o Conector do Mini ventilador na Placa eletrônica.

    • Para isso retire o Conector Branco de 2 fios. (Fotos 2 e 3)

    • Na hora da Montagem siga o esquema elétrico, cada Conector macho tem uma cor especifica e deve ser conectado no Conector fêmea de mesma cor, e quantidade de fios.

  3. wJqHjsYPPHFrec5L

    • Após retirar os Parafusos da tampa e Conector do Mini ventilador, retire a tampa Traseira. (Foto 1)

  4. P4qM4ehIUPBi6Y4W
    P4qM4ehIUPBi6Y4W
    oNuNL6DtGmMmSV2K
    q5fV36VPuD5yoY4W

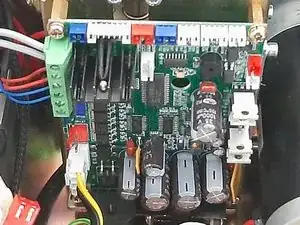

    • O Próximo passo é desconectar todos os conectores da Placa,

    • Na hora da Montagem siga o esquema elétrico, cada Conector macho tem uma cor especifica e deve ser conectado no Conector fêmea de mesma cor, e quantidade de fios.

    • A Maioria dos Conectores são de encaixe, E para retirar é só puxar o conector. (Fotos 1 e 2)

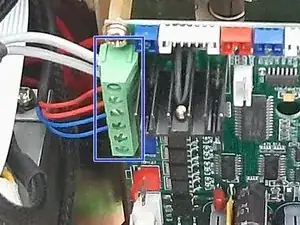

    • Os unicos Conectores que não é de encaixe é o KRE, e para desconectar os Fios é necessário Utilizar uma chave de fenda.

    • Lembre -se de identificar os cabos e seguir o Esquema Elétrico.

  5. gQrEIOTfN2E54ecb
    gQrEIOTfN2E54ecb
    UhMwr5VmPApu2KEL

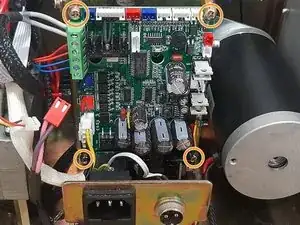

    • Agora, retire os 4 parafusos Phillips MAQ instalados em cada lado da Placa eletrônica. (Foto 1)

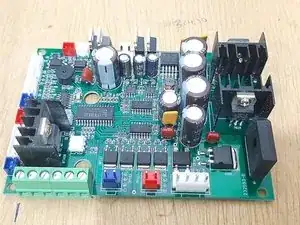

    • Após isso retire a Placa.

    • Para remontagem, siga o Esquema Elétrico

Conclusão

Para remontagem de seu dispositivo, siga estas instruções na ordem inversa.
