Introdução
Comment remplacer le joint au sommet du bloc cyclone d’un Dyson DC37 Allergy.
Ce tutoriel doit s’appliquer à l’ensemble de la gamme DC37 et est probablement valide pour les Dyson d’architecture similaire (tel que les DC 33).
Ce tutoriel va vous montrer comment démonter et remonter sans difficulté le bloc cyclone. Prévoyez un chiffon en plus du tournevis torx afin de nettoyer ces pièces difficilement accessibles.
Ferramentas
-
-
Retirez le bloc Cyclone du reste de l'aspirateur (bouton gris sur le corps principal).
-
Positionnez le réservoir au dessus d'une poubelle ou d'un sac (ouvert) puis appuyer sur le bouton rouge pour libérer le fond de celui-ci et en vider le contenu.
-
-
-
Vous allez ensuite séparer le bloc cyclone du réservoir de poussière
-
Appuyez sur le bouton gris pour détacher le réservoir transparent du bloc cyclone coloré.
-
-
-
Un petit coup de chiffon sur l'extérieur du bloc cyclone sera le bienvenu avant de s'y attaquer
-
Retirez les 7 (sept) vis qui fixent la jupe basse sur le haut du corps à l'aide de votre tournevis Torx 8
-
-
-
Mettez de côté le joint d'étanchéité qui est fixé sur la partie basse du corps et nettoyez le.
-
La partie basse peut être nettoyé au chiffon et ou à l'eau. Il est possible de retirer la jupe en glissant un outil fin pour dégager les crans d'accroche, mais ce n'est pas notre objectif aujourd'hui.
-
Le corps est maintenant bien visible et un nouveau coup de chiffon s'impose afin de continuer
-
-
-
Vous allez maintenant retirer le berceau qui accueille le filtre à poussière. Celui-ci est simplement emboîté dans le bloc du sommet
-
Une fois cette opération faite, il suffit de retirer le cone en le tirant pour l'extraire de l'emboîtement
-
Vous pouvez nettoyer le cône ainsi que l'intérieur du sommet du bloc cyclone
-
-
-
Une fois les vis enlevées, vous pouvez séparer sans difficulté la coiffe du bloc intermédiaire
-
Un petit nettoyage s'impose
-
-
-

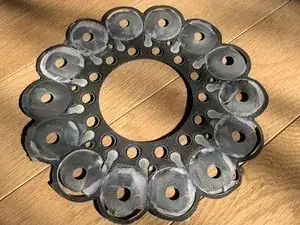

La coiffe se découpe en 4 parties: le couvercle, 2 pièces blanches dont une avec des guides mobiles et le joint
-
-
-
Il est possible de faire une réparation temporaire avec du ruban adhésif pour boucher et rassembler les morceaux
-

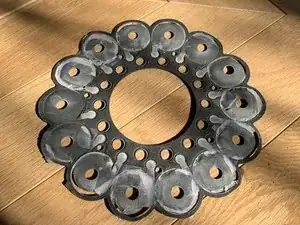

Vous pouvez voir ici ma réparation pour attendre l'arrivée de la pièce de rechange
-
Pour réassembler votre appareil, suivez les instructions dans l'ordre inverse.
9 comentários
bonjour Peut on avoir la ref du joint pour un dc37 Merci
DJ Olive -
Salut, qu'entendez-vous par joint, pouvez-vous expliquer un aliotle plus pour que je puisse vous aider, merci :-)
Je n'ai pas de référence Dyson. La pièce d'origine est introuvable. Mais il s'agit juste d'une feuille de mousse de caoutchouc coupée à la bonne forme, il y a de nombreux vendeurs de pièces compatibles. Une recherche de 'joint cyclone DC37', ou 'joint d'étanchéité DC37' remontent des vendeurs. On peut aussi chercher en anglais: 'DC37 Gasket' ou 'DC37 Cyclon Gasket' devrait donner de bon résultat.
Bonjour,
Pouvez vous donner la taille du tournevis Torx nécessaire, SVP ?
Merci par avance
Il s'agit d'un T8 (il est indiqué dans l'en tête). La taille est normalement indiquée sur le tournevis, ou la tête dans le cas de tête interchangeable.
