Changement encodeur molette de sélection Lunii - Ma Fabrique à Histoires v1

Escrito Por: JP_
  • Comentários: 14
Changement encodeur molette de sélection Lunii - Ma Fabrique à Histoires v1

Dificuldade

Modérée

Passos

4

Tempo necessário

Aucune estimation

Introdução

L'encodeur rotatif se trouve sous le gros bouton de sélection qui permet de changer d'histoire.

Il arrive qu'il ne fonctionne plus correctement, rendant difficile la sélection d'une histoire.

En cas de remplacement nécessaire, le composant RH3HAF-10R-V-B est identique.

Ce tutoriel est pour la lunii v1, pour la lunii v2 utiliser le tutoriel : https://fr.ifixit.com/Tutoriel/Changemen...

  1. prpVFUSApst6LrDR
    prpVFUSApst6LrDR
    cYUnFCs6AY1siCwL

    • Les vis étant logées au fond d'un trou, il vous faudra un embout particulièrement long ou encore mieux, un tournevis.

    • Préparer la nouvelle pièce : commutateur de codage RH3HAF-10R-V-B commutateur rotatif à cadran 10 positions 0-9 codage

  2. MGpYEiLr4fQvryDH

    • Retirer les vis (entourées en rouge) et déconnecter le haut-parleur / l'alimentation / l'écran / la batterie (encadrés en rouge). Pour l'écran il suffit de soulever le connecteur. Si la nappe ne sort pas librement du connecteur, inutile de forcer, c'est juste que le connecteur n'est pas assez ouvert.

  3. RLFmj2LtMIFEuCDH
    RLFmj2LtMIFEuCDH
    xjhqWcTXTqWrJQOi
    hQRv6gZhRCLMDcXw

    • Le composant à remplacer est soudé avec 6 points de soudures.

    • La molette à remplacer est située au dos de la carte.

    • Noter la position des chiffres (ex : sur la photo la molette bleue, les chiffres 2 et 3 sont en bas) afin de positionner correctement la nouvelle pièce (ex : sur la photo la molette noire non-soudée).

    • Bien respecter l'orientation du composant et ne pas le remonter à l'envers ; le 5 doit être vers l'ouverture (le trou) au milieu de la carte (utilisé pour laisser passer la nappe de l'écran)

    Impossible de dessouder le composant. Mon fer est en contact avec les 3 points d'une rangée. La carte surchauffe après 5 minutes, mais rien ne bouge. Une astuce ?

    kougloff -

  4. ACDrdk1cDunruRbC

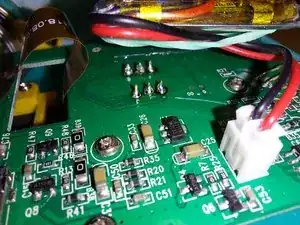

    • Replacer l'encodeur en position et effectuer une nouvelle soudure de chacune des pattes.

Conclusão

Pour réassembler votre appareil, suivez les instructions dans l'ordre inverse.

Autor(a)

JP_

Membro desde: 16/03/24

172 Reputação

13 comentários

La pièce que tu proposes pour faire l'échange à un problème : les pattes ne sont pas du bon côté. Il est de fait impossible de remettre le "5" du côté du trou où passe la nappe de l'affichage.

Ça aurait été bien de voir la nouvelle pièce ressoudée, pour savoir le sens dans lequel tu as pu la remettre pour que ça fonctionne. Tu sais donner l'orientation finale de cette pièce sur la carte ?

Merci !

Tinou -

Pour info, j'ai finalement commandé cette pièce (ERD110RS - https://fr.aliexpress.com/item/100500604...) qui, je pense, correspond exactement mais, ça, je ne le saurai qu'une fois que je l'aurai réceptionnée et soudée :-)
A suivre ... Mais toujours prêt à savoir comment tu as placé ta pièce initiale.

Tinou -

Bonjour, suite au problème similaire au votre, j'aimerais savoir quel composant est correct en terme de connexions, soudures et emplacement des pattes (afin que l'encodeur tourne dans le bon sens)?

Celui ci: ERD110RS ou celui-ci: RH3HAF-10R-V-B

Merci de vos retours

Fred

fred -

Bonjour,

@tinou

En effet de mémoire j'ai dû faire 1 quart de tour pour insérer la nouvelle pièce, en tout cas j'ai utilisé les numéros indiqués sous la pièce pour les faire coincider avec les numéros qui sont sur la carte (sur la photo on aperçoit les numéros 8 et 2 de couleur blanche sur la carte).

Si ça n'aide pas suffisamment je redémontrai pour prendre une photo ;-)

@fred

J'ai commandé RH3HAF-10R-V-B sur https://fr.aliexpress.com/item/100500530...

JP

JP_ -

Bonjour, moi je veux bien une photo svp. Merci

Claire Le Papillon -

Opération de la Lunii la semaine dernière et le ERD110RS a très bien fonctionné. C'est exactement le même composant (couleur, forme, sens). Pour moi, on ne se pose aucune question avec celui là, contrairement au RH3HAF-10R-V-B :-)

Tinou -

J'ai commandé l'encodeur avec les pattes a souder mal positionnées, il faut que je soude comment du coup? Je peux pas mettre le 5 en haut.

Claire Le Papillon -

Bonjour.

Avez-vous un tuto en préparation pour le changement du bouton sur la lunii 3 svp ?

En effet, la conception a changé et les pattes sont soudées sous la carte.

Cela renforce l'encodeur qui doit moins se dessouder mais sur la nôtre le socle avec les chiffres et le bouton blanc ont sauté.

Un élément en métal en V est sorti.

Je ne sais pas comment le remettre ou changer l'encodeur.

Merci.

Romain H -

Avec le RH3HAF-10R-V-B, j'ai tenté le 0 vers le haut (le 2/3 correspondant au zéro de la pièce originale).

Ford Focus HS -

Vous avez tenté, mais quel est le résultat ? J'ai fait l'inverse, 2-3 vers l'ouverture, et j'ai toujours le problème de sélection aléatoire. Merci

Paul -

J'ai replacé l'encodeur comme vous, et ça fonctionne :-)

Paul -

@paul ERD110RS ou l autre RH3HAF-10R-V-B?

une photo? merci

dsea -

Bonjour,
J'ai réussi à réparer ma Lunii V1 avec un RH3HAF-10R-V-B, un quart de tour est nécessaire, il suffit de faire correspondre les chiffres dessous le composant avec ceux sur le PCB.
J'ai 4 codeurs d'avance (vendu par 5) si intéressé contactez moi.

Anthony Chetail -
