Changement écran why! N131WU/BU/ZU

Retirer les vis du châssis (en rouge), ainsi que les deux vis du clavier (en vert).

Avec un objet solide et fin, poussez le clavier depuis l'ouverture prévue à cet effet sous le boîtier de l'ordinateur.

Retenez bien le clavier afin de ne pas endommager les 2 nappes.

Retirer la nappe bleue en levant la partie noir du connecteur, puis tirer délicatement sur la nappe.

Retirer la nappe orange en glissant la partie grise du connecteur en direction de l'écran, puis tirer délicatement sur la nappe.

Retirer les trois vis qui se trouvaient sous le clavier.

Il est maintenant possible de retirer le boîtier inférieur de l'ordinateur.

Retirer la vis qui maintient le ssd.

Tirer le ssd hors de son connecteur.

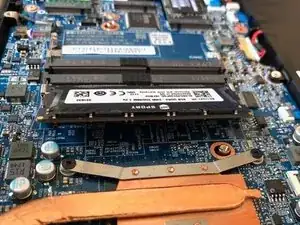

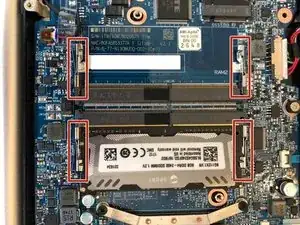

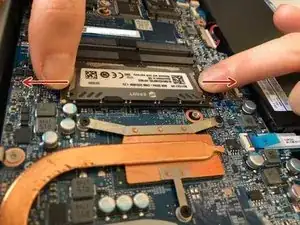

Écarter doucement les clips jusqu'à libérer la barrette de RAM.

Tirer la barrette de RAM hors de son connecteur.

Dévisser les 5 vis.

Tirer gentiment la batterie dans le sens des flèches, afin de la débrancher.

Débrancher le câble sur la face supérieur de l'appareil.

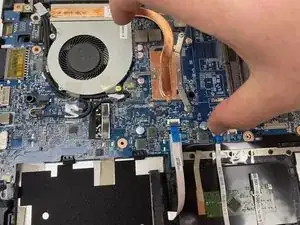

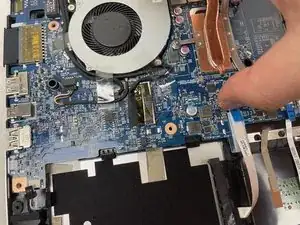

Débrancher tous les câbles encadré en orange.

Dévisser toutes les vis entouré en rouge.

Ne pas oublier de retirer ces câbles.

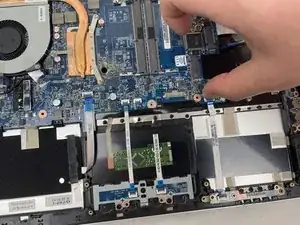

Après avoir desserré toutes les vis, soulever gentiment la carte-mère depuis l’extrémité comme indiqué par les flèches.

Voilà, vous avez démonté votre carte-mère avec succès.

Décrochez le cadre de l'écran en commençant par le haut

Ouvrez l'écran au maximum pour enlever la partie inférieure

Attention, le cadre de l'écran peut être collé en bas. En tirant comme indiqué, il y a de gros risques de détériorer l'écran. Prévoir une languette plastique pour décoller progressivement.

Avec un plectre, décollez l'écran.

Posez délicatement l'écran sur le clavier.

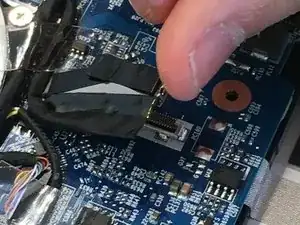

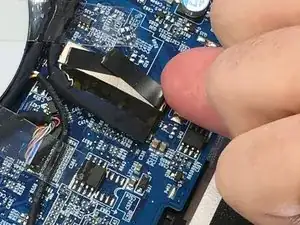

Enlevez le câble de connexion écran - carte-mère
