Batterie wechseln am Steelseries Headset

Dificuldade

Mittel

Passos

6

Tempo necessário

30 Minuten - 1 Stunde

Introdução

Hallo und willkommen bei der Reparaturanleitung zum wechseln der Batterie eines Steelseries Arctis Pro / Black Headset. Bemerkbar macht sich der Defekt durch spontanes Abschalten sowie geringer Akkulaufzeit.

  1. bYdTrMWEnFED3Y36

    • Entferne die Ohrpolster. Diese sind durch ein Band an den kurzen Seiten fixiert.

    • Das Band ist fest mit den Ohrpolstern verbunden und kann nicht verloren gehen.

    • Zum Entfernen:

    • Greife an einer der kurzen Seiten des Ohrpolsters.

    • Ziehe vorsichtig daran, bis das Band aus der Führung springt.

    • Es ist hilfreich, beide Ohrpolster zu entfernen, da wir später an der Batterie arbeiten und dabei gelötet wird. So vermeidest du, dass Lötspritzer auf das Ohrpolster gelangen.

  2. F1XuUeiYvB1TdCGu
    F1XuUeiYvB1TdCGu
    QoOereXn4Nt4XfZ1

    • Entferne die Abdeckung der rechten Ohrmuschel.

    • Löse dazu die drei Schrauben mit einem J0-Schraubendreher.

    • Alle Schrauben sind gleich lang und können beim Zusammenbau beliebig verwendet werden.

    • Wichtig: Der Lautsprecher bleibt verbunden – ein Kabel führt zur Platine und wird nicht entfernt. Ziehe nicht an diesem Kabel! Es darf nicht abreißen.

    • Der Lautsprecher ist magnetisch. Hier ist zu empfehlen, die Schrauben vorsichtig zu entfernen und mit entsprechenden Abstand sicher zu lagern. Sie können durch den Magneten angezogen werden.

  3. VYRr2xk1fiWXcbAu
    VYRr2xk1fiWXcbAu
    rhpSMgeK3eBDCPCr
    DhbWSK6vqFuYq2AA

    • Verwende einen Lötkolben, um die drei Kabel der alten Batterie vorsichtig von der Platine abzulöten.

    • Merke dir die Kabelfarben und ihre Positionen, damit du später alles korrekt wieder anlöten kannst.

    • Löte die Kabel einzeln ab und isoliere sie direkt, um Kurzschlüsse zu vermeiden.

    • Ziehe die Batterie mit etwas Kraft heraus – sie ist mit doppelseitigem Klebeband befestigt.

    • Verwende keine metallischen Werkzeuge, um die Batterie zu lösen – das könnte sie beschädigen. Achte beim gesamten Vorgang darauf, keine Kabel oder Lötpunkte zu beschädigen.

  4. Jf4scIRaWlfJqxoa
    Jf4scIRaWlfJqxoa
    pa5yOktDQZMUNwaQ
    WRtNfdoLwsExqFoX

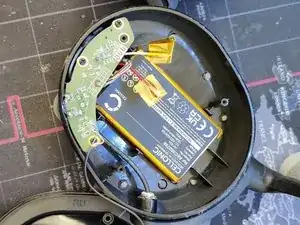

    • Bringe auf der vorgesehenen Stelle der Halterung ein kleines Stück doppelseitiges Klebeband an.

    • Setze die neue Batterie ein und drücke sie leicht an, damit sie sicher sitzt.

    • Löte anschließend die drei Kabel wieder an die Platine.

    • Achte dabei unbedingt auf die richtige Farbanordnung der Kabel. Vermeide Kurzschlüsse und achte darauf, keine Kabel oder Lötpunkte zu beschädigen.

    • In meinen Fall ist die neue Batterie von CELLONIC. Andere Marken funktionieren natürlich auch. Original ist eine 1100mAh 4.07Wh rated Voltage 3.7Vd.c.

  5. ZBG6DOIPmdiyQvaq

    • Setze den Lautsprecher wieder in das Gehäuse ein.

    • Befestige ihn mit den drei zuvor entfernten Schrauben. Die Schrauben drehen in Kunststoff – ziehe sie daher nicht zu fest an.

    • Teste nun die Funktion der neuen Batterie, bevor du die Ohrpolster wieder anbringst:

    • Schließe das Headset an ein Ladekabel an.

    • Prüfe, ob der Ladevorgang startet und ob sich das Headset einschalten lässt.

    • Optional: Verwende ein USB-Messgerät, um Ladegeschwindigkeit, Spannung oder mAh-Wert zu überprüfen.

  6. L5plGWMNpUVuaXsp

    • Setze das Ohrpolster zuerst oben in die entsprechende Führung ein.

    • Ziehe es dann vorsichtig nach unten, bis auch die untere Seite einrastet.

    • Das Einsetzen erfordert etwas Feingefühl – nimm dir Zeit, um das Polster sauber und gleichmäßig aufzusetzen.

    • Wiederhole den Vorgang für beide Seiten, falls du zu Beginn beide Ohrpolster entfernt hast.

Conclusão

Herzlichen Glückwunsch! Du hast erfolgreich die Batterie an deinen Headset gewechselt. Viel Spaß mit deiner neuen Batterie!
