Asus M570D RAM tauschen oder aufrüsten

Escrito Por: buntstift
  • Comentários: 1
Asus M570D RAM tauschen oder aufrüsten

Dificuldade

Mittel

Passos

23

Tempo necessário

40 Minuten - 2 Stunden

Introdução

In dieser Anleitung erfährst du, wie du den Arbeitsspeicher (RAM) deines Asus M570D austauschst oder aufrüstest.

Leider macht Asus es nicht ganz einfach, den RAM-Slot zu erreichen – der Weg ist etwas zeitintensiv, aber gut machbar.

Achte beim Aufrüsten darauf, ein identisches RAM-Modul zu verwenden, damit alles reibungslos funktioniert.

  1. ViAwURjVc13fjWGf

    • Laptop zugeklappt auf den Deckel legen und wie im Bild ausrichten

    • Es gibt 3 verschiedene Schraubenlängen:

    • 4 Stk. PH1 12 mm (orange)

    • 3 Stk. PH1 10 mm (gelb)

    • 4 Stk. PH1 7 mm (grün)

    • Die Schrauben müssen später wieder an der richtigen Stelle verbaut werden, da sonst etwas beschädigt werden kann.

    • Entferne die Schrauben und sortiere Sie der Länge nach.

  2. fkkBANEwhhRrLiV1

    • Gerät umdrehen und aufklappen.

    • Sobald die Tastatur gelöst ist, müssen erst 4 Flachbandkabel entfernt werden, bevor die Tastatur abgenommen werden kann!

    • Den Jimmy vorsichtig an der rechten unteren Ecke der Tastatur in den Spalt zwischen Gehäuse und Tastatur hineinschieben.

    • Von dieser Position aus abwechselnd nach links und oben hebelnd vorarbeiten, bis die Tastatur lose auf dem Gehäuse liegt.

  3. NSEkEfNgrRV5DYaC
    NSEkEfNgrRV5DYaC
    NuVKZUS4uByevcMH

    • Es müssen 4 Kabel entfernt werden!

    • Tastatur unter dem Touchpad vorsichtig, Richtung Bildschirm aufklappen.

    • Mithilfe des Spudgers die schwarze Verriegelung des Flachbandkabels hochklappen und das Kabel vorsichtig herausziehen. Wiederhole dies für jedes der vier Flachbandkabel.

  4. qgjmBGsEJPQvayAl
    qgjmBGsEJPQvayAl
    JmyLPLObjDrf2MRH
    HbIb6EHngtW6ZesO

    • Lokalisiere den Akkustecker.

    • Schiebe die Metallklammer (im Bild blau markiert) vorsichtig nach oben, um den Stecker zu entriegeln.

    • Mit dem Spudger den weißen Stecker nach oben herausheben.

  5. eOsIsHSRo3uMQABs

    • Die beiden Schrauben entfernen (PH1 - 8 mm)

  6. AAovkpBiIQUyswrd
    AAovkpBiIQUyswrd
    heFnnM4YdeJEsWH2

    • Batterie nach oben herausnehmen.

  7. lioeQm24w5oOXpKm

    • Vorsichtig die beiden Antennenkabel mit einer Pinzette abstecken.

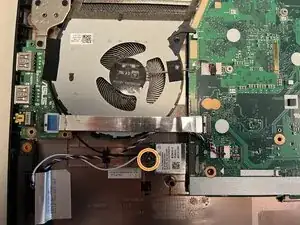

  8. ZFjubNs2EWCbLdN4

    • Löse die PH1-Schraube.

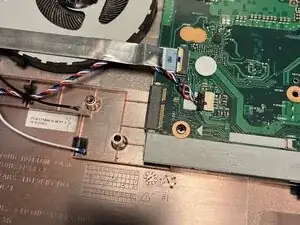

  9. nf5YL5gUHAZYFomC
    nf5YL5gUHAZYFomC
    hrPmFyHwqVlHYdMp

    • Ziehe die WLAN-Karte vorsichtig nach links heraus.

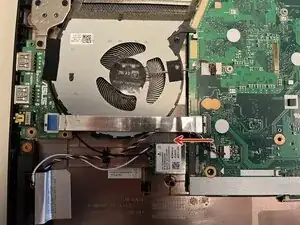

  10. lIkPT2nDvYs3tcLT
    lIkPT2nDvYs3tcLT
    A6ioSxlKpYDAsLeH

    • Schwarze Verriegelung der Buchse nach oben klappen.

    • Kabel nach links herausziehen

    The lock is actually the white part on this one

    Jonas Schubert Erlandsson -

  11. MbaFgfgJGrw1GIQQ
    MbaFgfgJGrw1GIQQ
    cnGSwZtaE3OSncgJ

    • Mit einer Pinzette den Klebestreifen über dem Stecker des Displaykabels vorsichtig lösen.

    • Stecker nach oben aus der Buchse herausziehen.

    • Achtung das Kabel ist auf die Platine geklebt!

    • Vorsichtig das gesamte Kabel von der Platine lösen.

  12. BImJJbtJQCXji5Q3

    • Mithilfe einer Pinzette vorsichtig das Antennenkabel herausfädeln.

    • Das Antennenkabel verläuft durch einen Schlitz zwischen Scharnier und CPU-Kühler und kann dort leicht verklemmt sein. Achte darauf, es vorsichtig herauszufädeln, um Beschädigungen zu vermeiden.

  13. t4SkbEMkIOMmCtGX

    • Mit einer Hand immer den Bildschirm festhalten, um die Scharniere zu entlasten!

    • Orange gekennzeichnete Schraube lösen. (PH1 8 mm)

    • Rot gekennzeichnete Schrauben lösen (2 Stk. PH1 6 mm)

  14. vT5NNmAidLCTGryk

    • Schrauben lösen (2 Stk. PH1 - 6 mm)

    • Bildschirm beiseite legen.

  15. tUWYOROJ6CcRCUfU

    • Hier siehst du den ausgebauten Bildschirm als Referenz.

  16. wMNSjFrjmw3IuwqW

    • Hebe die I/O-Platine vorsichtig an und löse sie aus ihrer Halterung. Achte darauf, keine benachbarten Kabel oder Bauteile zu beschädigen.

  17. NdcKyE5emfMcy2OZ

    • Ziehe das Lüfterkabel vorsichtig in Richtung der linken Geräteseite heraus.

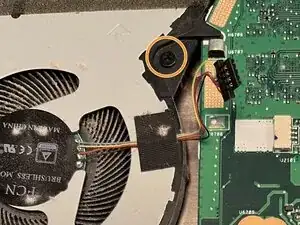

  18. oPaCfiDWhjReUeVb

    • Schraube entfernen (PH1 - 5 mm)

  19. li45ZA2HkQqDI2sb

    • Hebe den Lüfter heraus.

    • Bei der Gelegenheit kannst du ihn gleich reinigen.

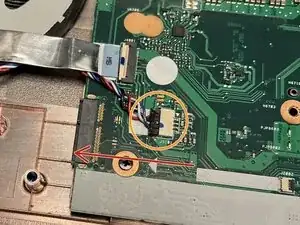

  20. aT1QHlRo2b3j4FiX
    aT1QHlRo2b3j4FiX
    wLeTPdQYyPxYeuQN

    • Lautsprecher Kabel nach links herausziehen.

  21. YMsFaj5EJ11OkR1l

    • Die beiden Schrauben lösen. (PH1 - 5,5 mm)

  22. fyLQupDaAdcTWRGH
    fyLQupDaAdcTWRGH
    XAPAhL2UF3RJcSkh
    6rZx2icfPSTwTipS

    • Hebe das Motherboard vorsichtig an und ziehe es leicht nach links, um es aus dem Gehäuse zu lösen.

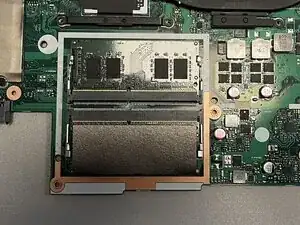

  23. 5lGiROgPDF3ReV5T
    5lGiROgPDF3ReV5T
    HonUnsNT6GJcWCMh
    PfxNEUvx3T2NSSu6

    • Setze das RAM-Modul schräg in den Steckplatz ein und drücke es vorsichtig nach unten, bis es hörbar einrastet.

    • Achte darauf, dass die Kerbe im RAM-Modul mit dem Steg im Steckplatz übereinstimmt.

Conclusão

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
